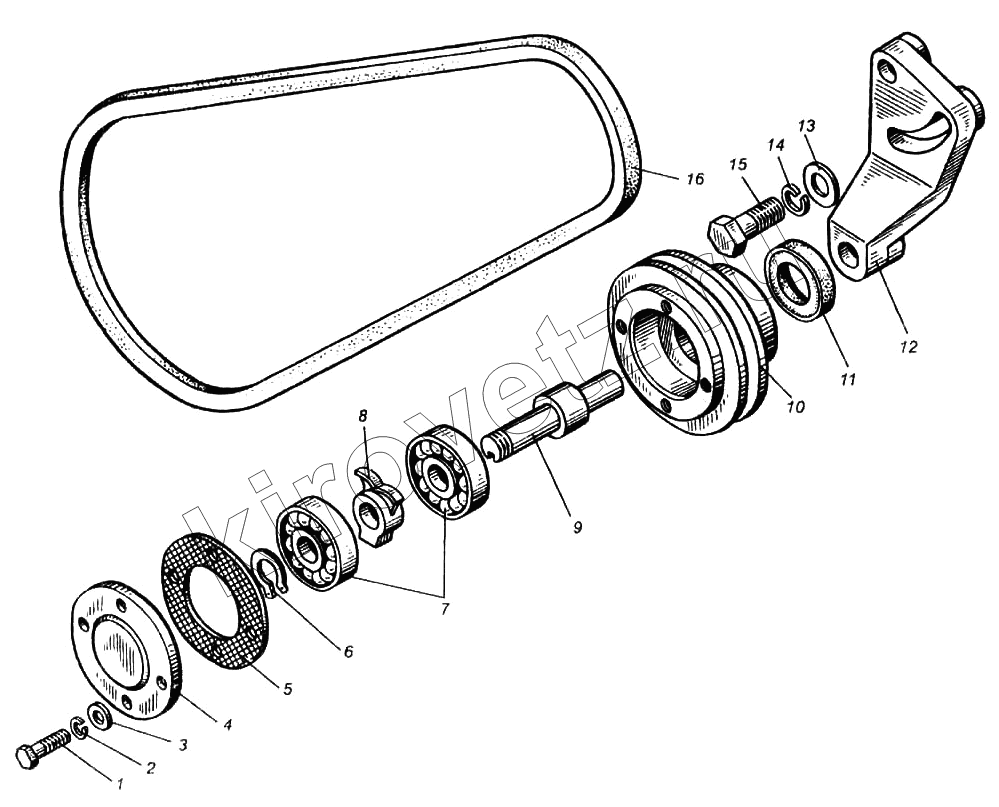

Каталог запасных частей к технике ПТЗ К-702МВА. Натяжное приспособление ремня водяного насоса
842.1307155
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 842.1307155 | 842.1307155 | Натяжное устройство | |
| 1 | 201420-П29 | Болт крепления топливных трубок | |
| 2 | 252134-П2 | Шайба пружинная | |
| 3 | 252004-П29 | Шайба | |
| 4 | 841.1307194 | Крышка шкива | |
| 5 | 841.1307159 | Прокладка крышки | |
| 6 | 840.1307165 | Кольцо | |
| 7 | 303К2 | Подшипник | |
| 8 | 840.1307320 | Маслоразбрызгиватель в сборе | |
| 9 | 841.1307184 | Ось шкива | |
| 10 | 841.1307180 | Шкив | |
| 11 | 240.1307090 | Манжета шкива в сборе | |
| 12 | 842.1307206 | Кронштейн | |
| 13 | 312696-П29 | Шайба | |
| 14 | 252136-П2 | Шайба пружинная | |
| 15 | 201682-П29 | Болт | |
| 16 | 841.1307170 | Ремень привода водяного насоса |
