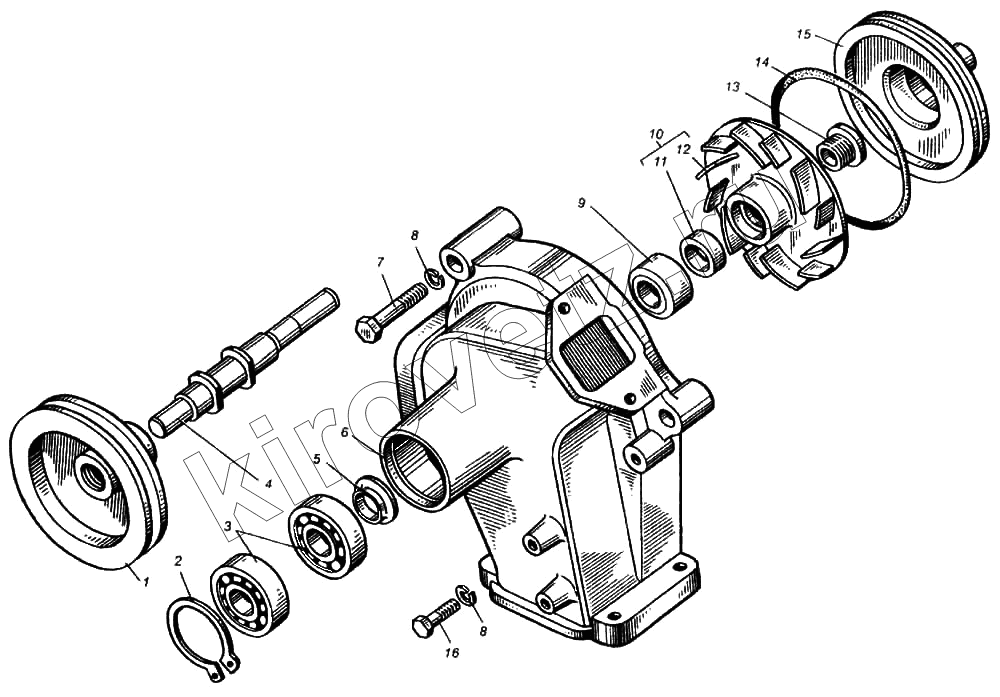

Каталог запасных частей к технике ПТЗ К-702МВА. Насос водяной двигателя ЯМЗ-8423.10
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8423.1307216 | Шкив привода насоса | |
| 2 | 840.1004022-10 | Кольцо | |
| 3 | 1160304К | Подшипник | |
| 4 | 840.1307023 | Валик насоса | |
| 5 | 840.1307026 | Водосбрасыватель | |
| 6 | 841.1307015 | Корпус насоса | |
| 7 | 201575-П29 | Болт | |
| 8 | 252137-П2 | Шайба пружинная | |
| 9 | 840.1307031 | Уплотнение торцовое | |
| 10 | 841.1307030 | Крыльчатка насоса в сборе | |
| 11 | 840.1307039 | Втулка крыльчатки | |
| 12 | 841.1307032 | Крыльчатка | |
| 13 | 316193-П | Пробка | |
| 14 | 112-120-46-2-1 | Кольцо | |
| 15 | 841.1307045 | Крышка насоса | |
| 16 | 201573-П29 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
