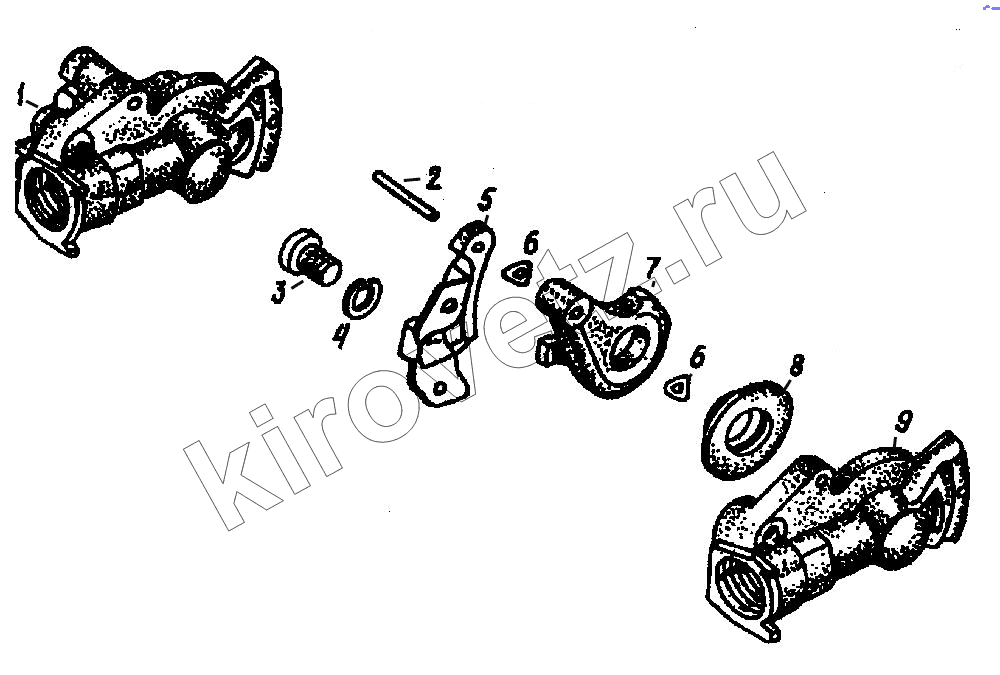

Каталог запасных частей к технике ПТЗ K-744P1. Соединительная головка типа "ПАЛМ"
1
1
2
3
4
5
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-3521110 | Головка соединительная тип ПАЛМ красная | |
| 1 | 100-3521111 | Головка соединительная тип ПАЛМ голубая | |
| 2 | 484106 | Штифт | |
| 3 | 302207 | Винт | |
| 4 | 305890 | Шайба 8 | |
| 5 | 100-3521117 | Направляющая | |
| 6 | 100-3521123 | Шайба | |
| 7 | 100-3521118 | Крышка | |
| 8 | 100-3521120 | Уплотнитель | |
| 9 | 100-3521114 | Корпус в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
