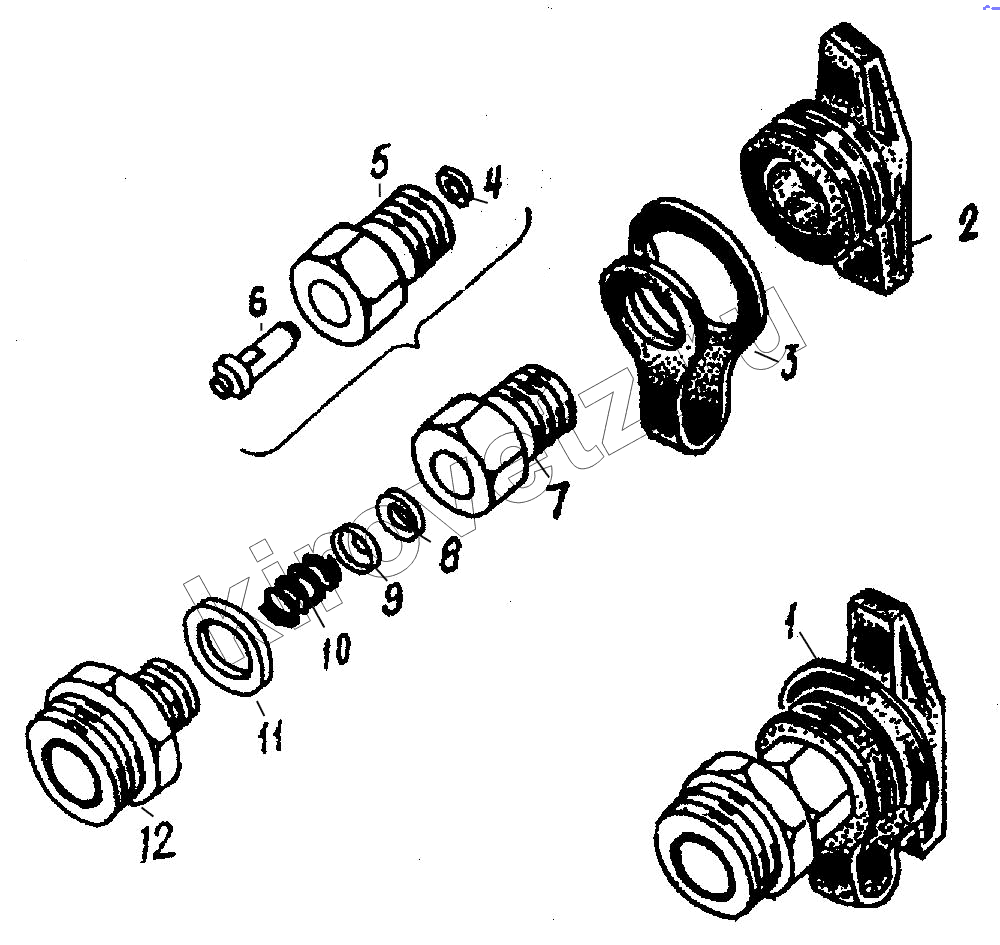

Каталог запасных частей к технике ПТЗ K-744P1. Клапан контрольного вывода
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-3515310 | Клапан контрольного вывода | |
| 2 | 100-3512068 | Гайка барашек | |
| 3 | 100-3512069 | Лента | |
| 4 | 100-3515323 | Шайба | |
| 5 | 100-3515320 | Корпус | |
| 6 | 100-3515322 | Конус | |
| 7 | 100-3515314 | Патрубок клапана | |
| 8 | 100-3515325 | Уплотнитель | |
| 9 | 100-3515326 | Колпачок | |
| 10 | 100-3515328 | Пружина | |
| 11 | 303346 | Шайба | |
| 12 | 100-3515330 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
