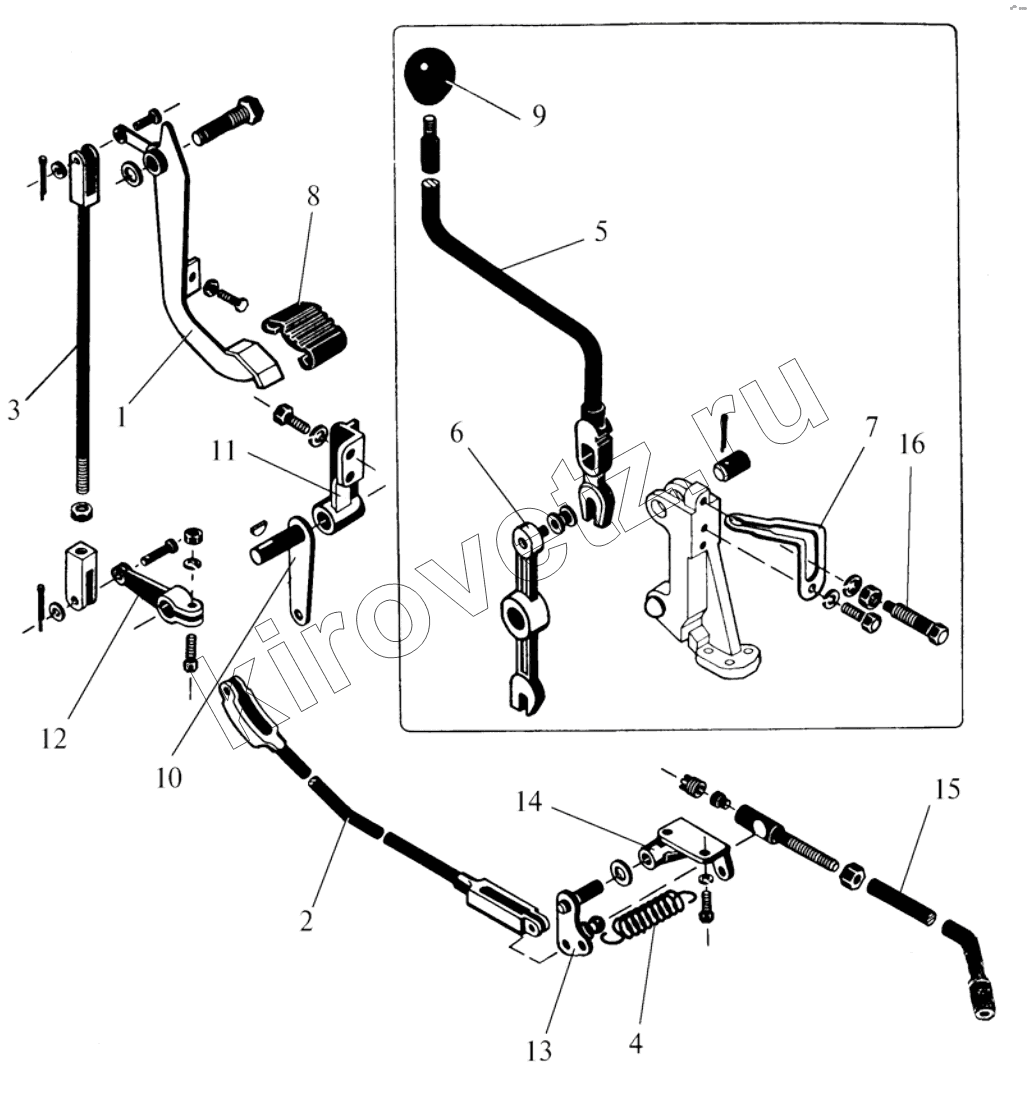

Каталог запасных частей к технике ПТЗ К-703МА-12 / К-703М-12. Управление переключением передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-0017010 | Педаль | |
| 2 | 2256010-0017040-1 | Тяга | |
| 3 | Тяга | Тяга | |
| 4 | 2256010-0017035-1 | Пружина | |
| 5 | 2256010-1700030-1 | Рычаг | |
| 6 | 2256010-1700150 | Рычаг | |
| 7 | 2256010-1700014 | Прижим | |
| 8 | 2256010-3500064 | Накладка | |
| 9 | 700.3700011-1 | Шар | |
| 10 | 2256010-0017030 | Рычаг | |
| 11 | 2256010-0017020 | Тяга | |
| 12 | 700.1108039-1 | Рычаг | |
| 13 | 2256010-0017050-1 | Рычаг | |
| 14 | 2256010-0017011-1 | Кронштейн | |
| 15 | 2256010-0017060-2 | Тяга | |
| 16 | 2256010-1700015 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
