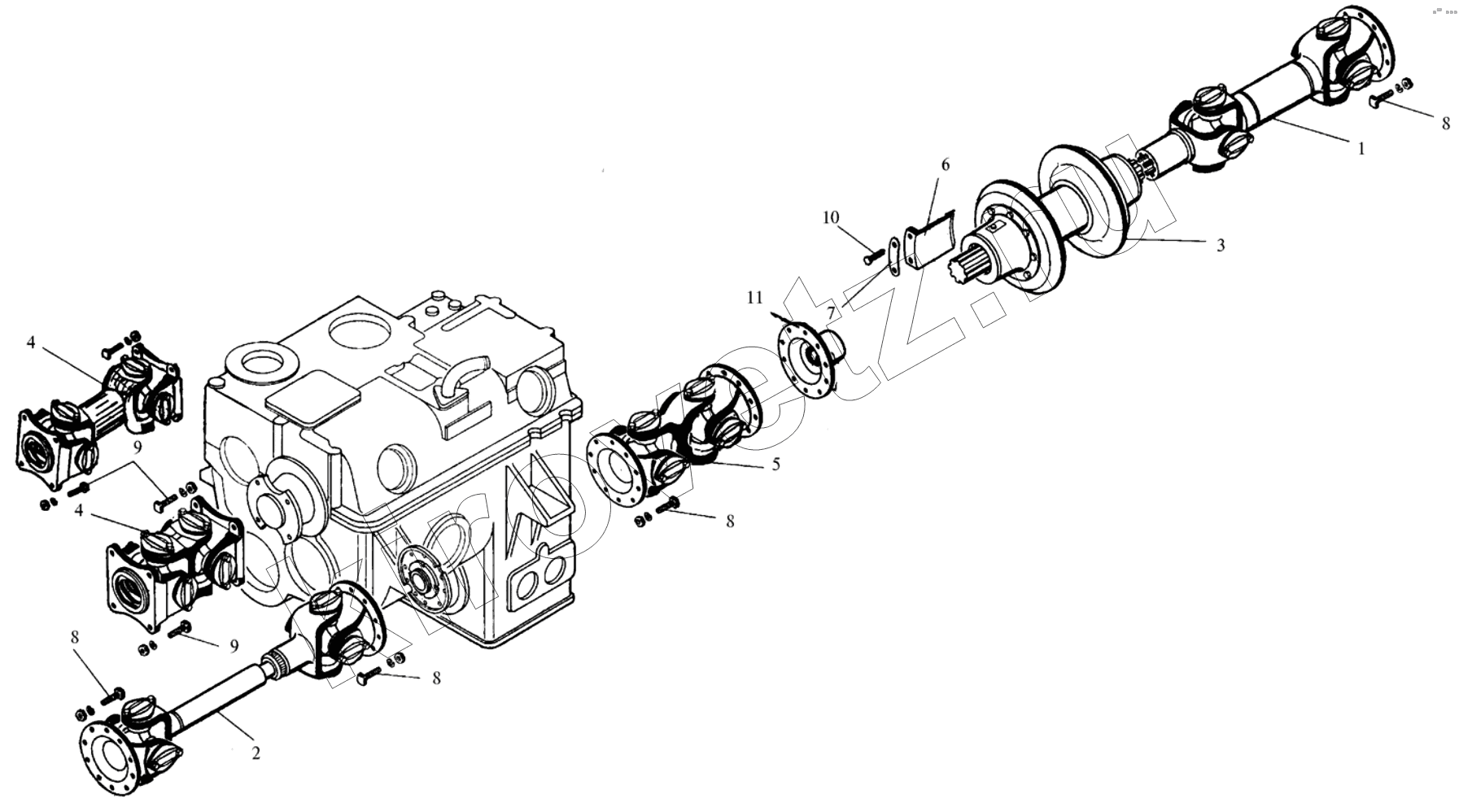

Каталог запасных частей к технике ПТЗ К-703МА-12 / К-703М-12. Передача карданная
1
2
2
3
4
4
5
6
7
8
8
8
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-2201000-1 | Вал карданный заднего моста | |
| 2 | 2256010-2203000-1 | Вал карданный переднего моста | |
| 2 | 462390 | Вал карданный переднего моста Германия | |
| 3 | 2256010-2220000-01 | Опора промежуточная | |
| 4 | 700А.2208000-2 | Вал карданный передний | |
| 4 | 701.2208000-2 | Вал карданный передний | |
| 5 | 2256010-2204000 | Вал карданный шарнира рамы | |
| 6 | 2256010-2200011 | Прижим | |
| 7 | 2256010-2200012 | Планка стопорная | |
| 8 | 700.2200014 | Болт | |
| 9 | 700.2200013 | Болт | |
| 10 | М12х40 | Болт | |
| 11 | 2256010-2200013 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
