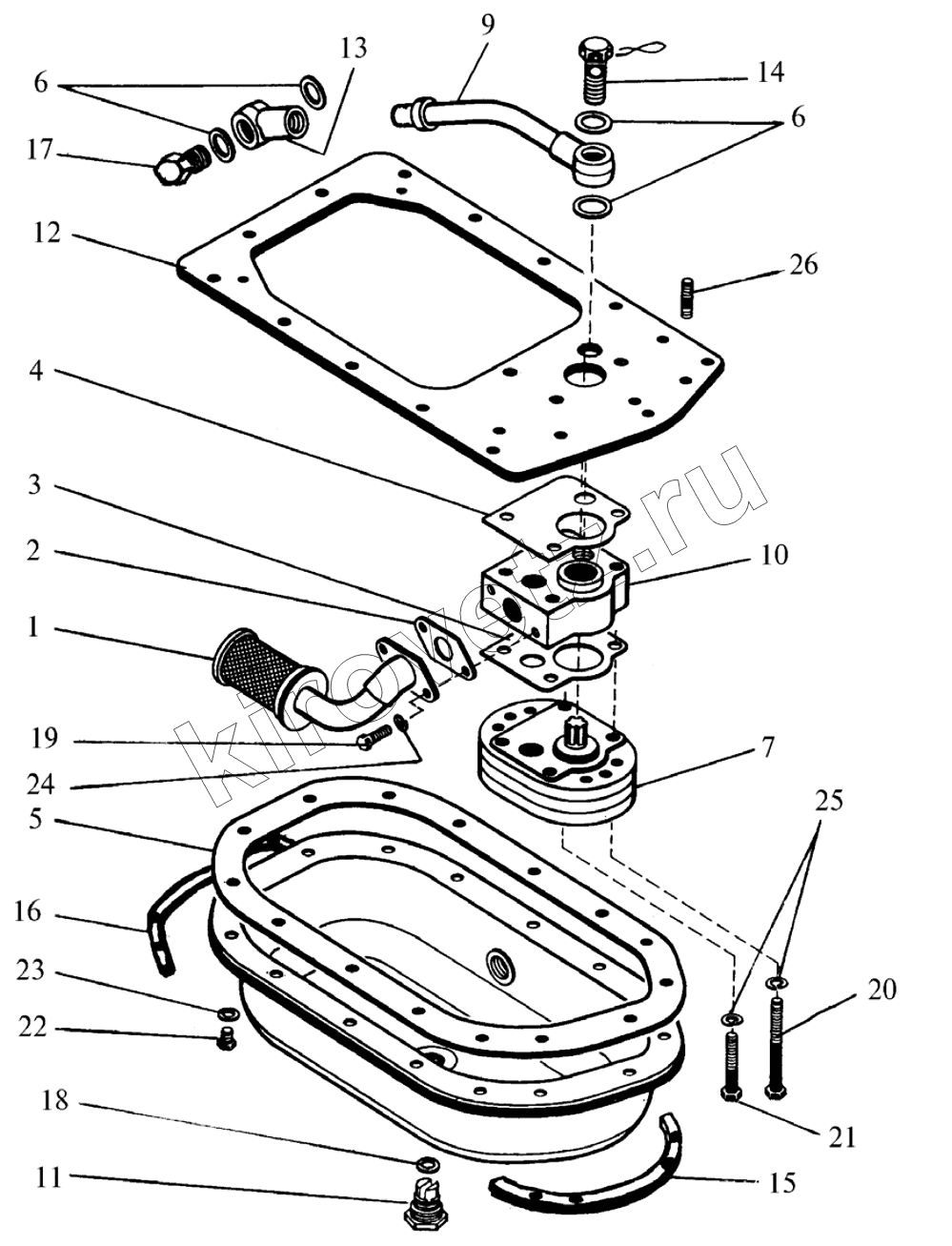

Каталог запасных частей к технике ПТЗ К-703МА-12 / К-703М-12. Насос коробки передач
1
2
3
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700А.1704030 | Маслозаборник | |
| 2 | 700А.1704013 | Прокладка | |
| 3 | 700А.1704014 | Прокладка | |
| 4 | 700А.1704015 | Прокладка | |
| 5 | 700А.1704016 | Прокладка | |
| 6 | 700.1701413-1 | Прокладка | |
| 7 | НМШ-25 | Насос | |
| 7 | НМШ-25У | Насос | |
| 7 | НМШ-25Т | Насос | |
| 8 | 700А.1704010 | Поддон | |
| 9 | 700А.1704040 | Трубопровод | |
| 10 | 700А.1704050 | Проставка | |
| 11 | 700А.1704070-1 | Пробка | |
| 12 | 700А.1704012 | Плита | |
| 13 | 700А.1704027 | Угольник поворотный | |
| 14 | 700.1704033 | Болт зажимной | |
| 15 | 700А.1700093 | Пластина | |
| 16 | 700А.1700092 | Пластина | |
| 17 | 700.1724023-2 | Болт зажимной | |
| 18 | 700.3422042-1 | Прокладка | |
| 19 | М10х20 | Болт | |
| 20 | М12х110 | Болт | |
| 21 | М12х65 | Болт | |
| 22 | М8х20 | Болт | |
| 23 | 8.01.019 | Шайба | |
| 24 | 10.65Г.05 | Шайба | |
| 25 | 12.65Г.05 | Шайба | |
| 26 | ШпилькаМ10х40 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
