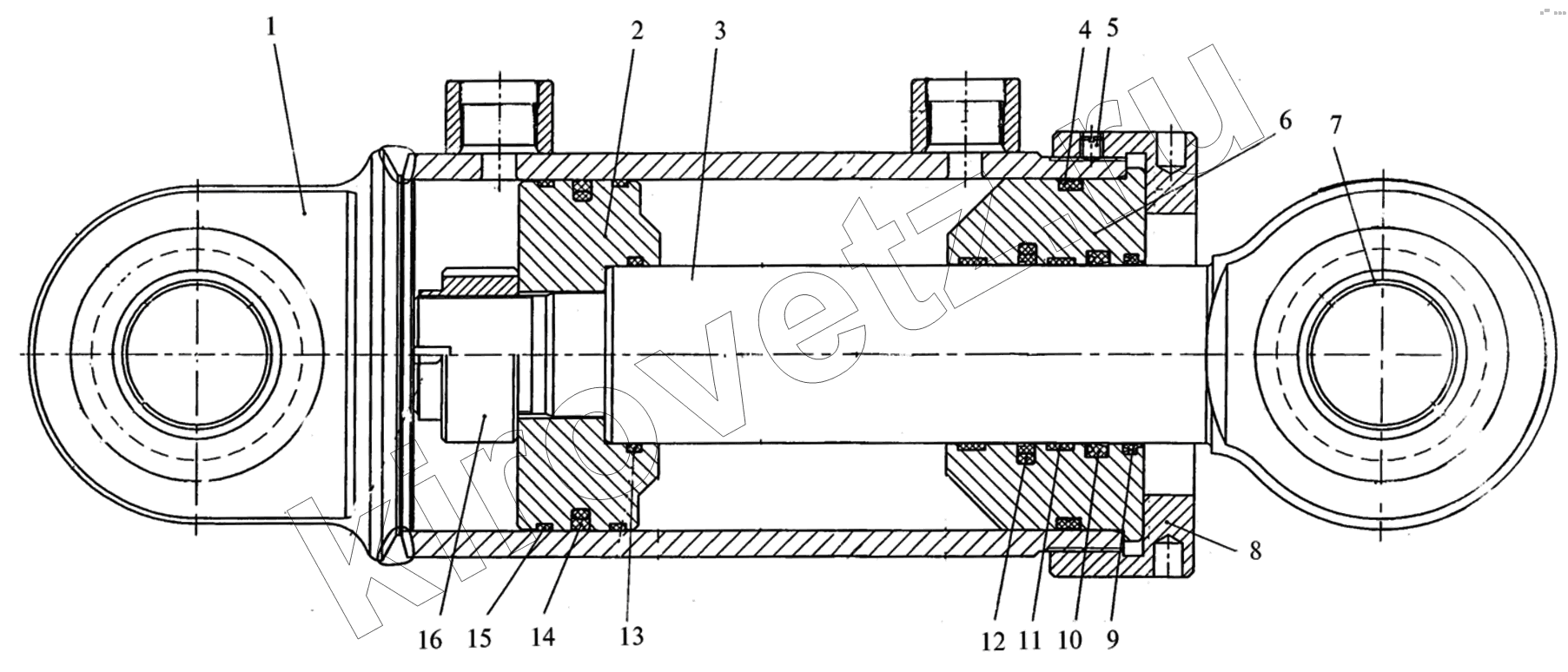

Каталог запасных частей к технике ПТЗ К-703МА-12 / К-703М-12. Гидроцилиндр рабочего оборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н-4618100 | Корпус | |
| 2 | H-4618003 | Поршень | |
| 3 | H-4618200 | Шток | |
| 4 | 000272-WUAQ3 | Кольцо Dualseal DRZS | |
| 5 | HLЦ50.25.200.003 | Винт | |
| 6 | Н-4618002 | Втулка | |
| 7 | ШС-50 | Подшипник ШС-50 | |
| 8 | Н-4618004 | Крышка | |
| 9 | 2200630-WUAQ3 | Грязесъемник DA 22 WD | |
| 10 | 26N0630-Z04 | Уплотнение L-Cup RL | |
| 11 | 6900630-Z61 | Направляющая WearRing GP | |
| 12 | 1300630-T05N | Уплотнение Stepseal K RS | |
| 13 | 4006300-N70 | Кольцо | |
| 14 | 4301250-Z04N | Уплотнение Wynseal PW | |
| 15 | 6501250-Z61 | Направляющая Wear Ring GP | |
| 16 | Н-4618001 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
