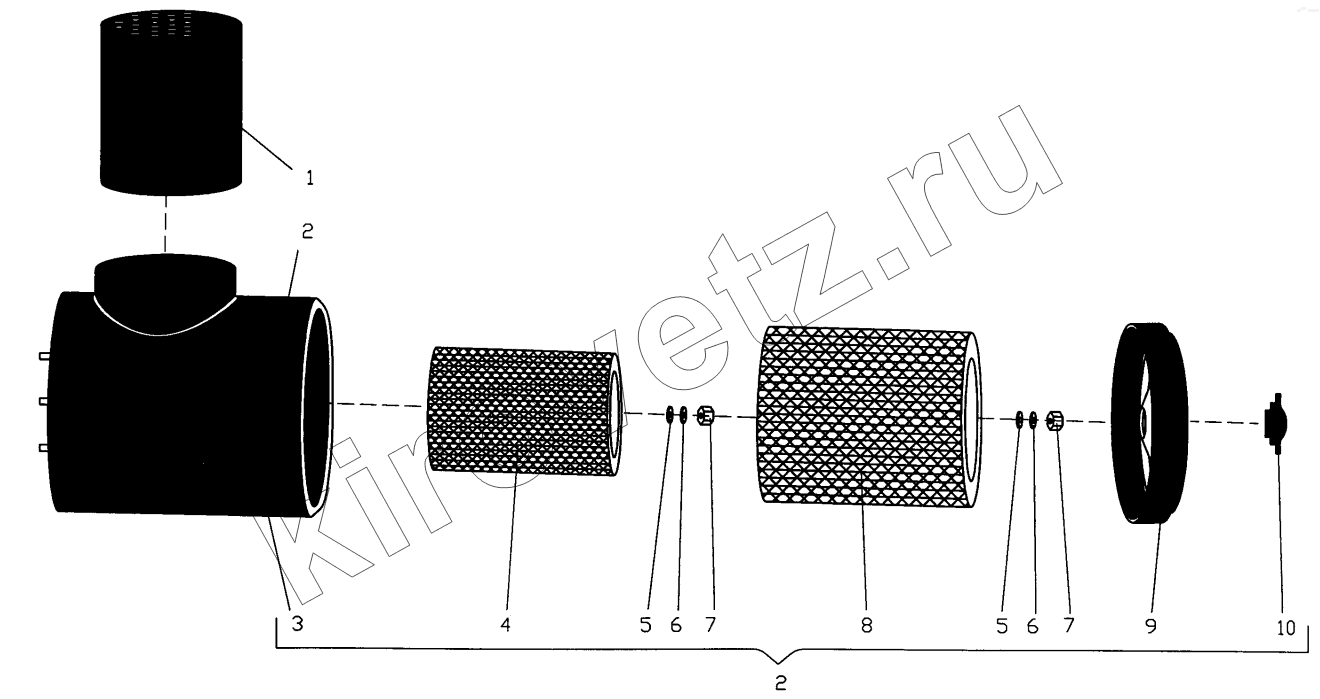

Каталог запасных частей к технике ПТЗ К-702МВА-УДМ2. Воздухоочиститель
1
2
2
3
4
5
5
6
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2002-05-16 | Воздухоочиститель циклонный | |
| 2 | 2002-05-41 | Воздухоочиститель | |
| 3 | Корпус | Корпус | |
| 4 | Т330.1109560-01 | Элемент фильтрующий | |
| 5 | Шайба | Шайба | |
| 6 | Шайба | Шайба | |
| 7 | Гайка | Гайка | |
| 8 | Т330.1109560-02 | Элемент фильтрующий | |
| 9 | Крышка | Крышка | |
| 10 | Гайка-барашек | Гайка-барашек |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
