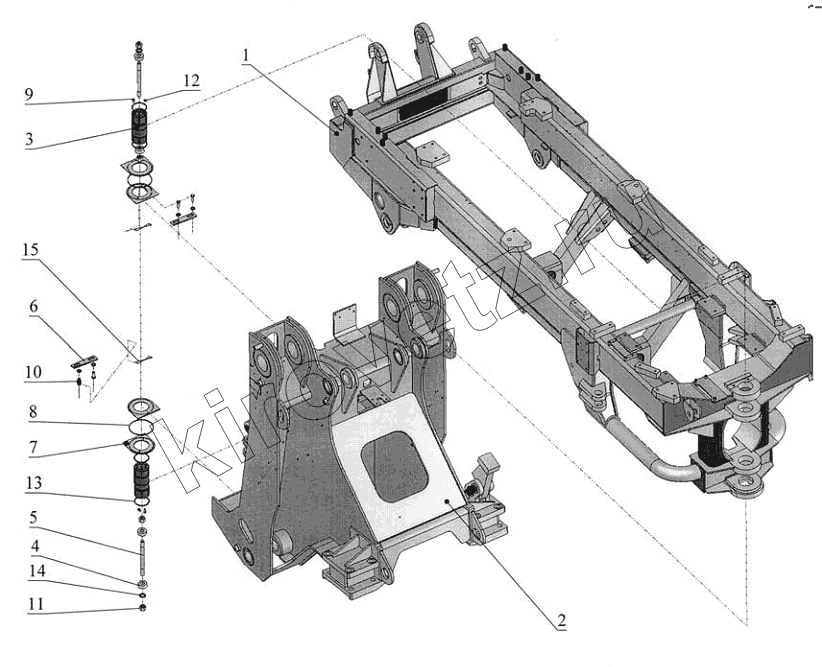

Каталог запасных частей к технике ПТЗ К-702МВА-УДМ2. Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2765020-2801000-01 | Полурама подмоторная | |
| 2 | ПК-6-2801010-1 | Рама-портал | |
| 3 | 2765020-2800010 | Ось | |
| 4 | 2765020-2800021 | Втулка | |
| 5 | 2765020-2800022 | Шпилька | |
| 6 | 700А.2800021 | Клин установочный | |
| 7 | 700А.2800033 | Шайба | |
| 8 | 700.2800016 | Лента уплотнительная | |
| 9 | М10 | Гайка | |
| 10 | 3М16х40 | Болт | |
| 11 | М24 | Гайка | |
| 12 | 2.3.45.Ц6 | Масленка | |
| 13 | 090-100-58-1-3 | Кольцо | |
| 14 | 24.01.019 | Шайба | |
| 15 | КО1,6 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
