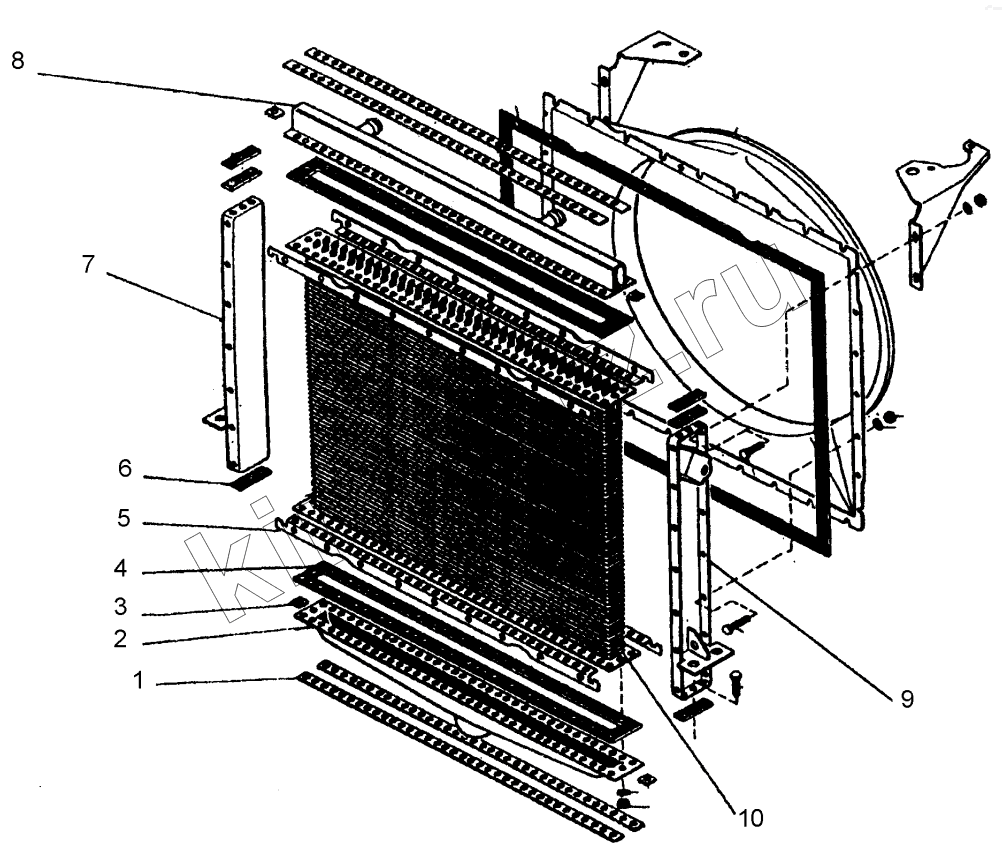

Каталог запасных частей к технике ПТЗ К-702МВА-УДМ2. Радиатор водяной
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700.1301037 | Накладка | |
| 2 | 700.1301120 | Бак радиатора нижний | |
| 3 | 700.1301045 | Планка | |
| 4 | 700.1301035 | Прокладка | |
| 5 | 701.1301023-1 | Угольник | |
| 6 | 700.1301036-1 | Прокладка | |
| 7 | 700.1301070-2 | Боковина правая | |
| 8 | 700.1301180-1 | Бак радиатора верхний | |
| 9 | 700.1301060-2 | Боковина левая | |
| 10 | 700.1301020-2 | Сердцевина радиатора |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
