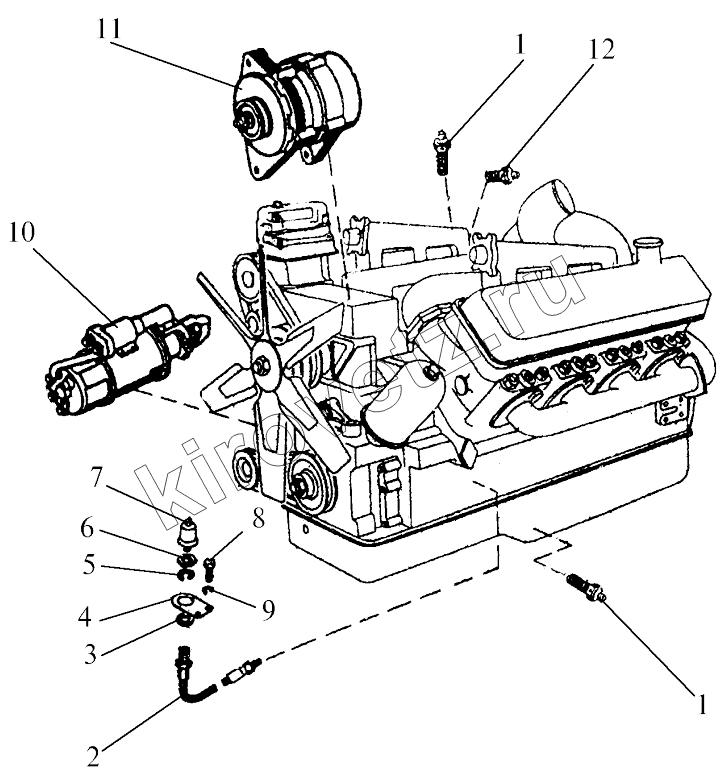

Каталог запасных частей к технике ПТЗ К-702МВА-УДМ2. Электрооборудование двигателя
1
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТМ100 | Датчик давления | |
| 2 | 700.3800090 | Рукав | |
| 3 | А20.01.019 | Шайба | |
| 4 | 700А.3800011-2 | Кронштейн | |
| 5 | 20.65Г.05 | Шайба | |
| 6 | М20х1,5 | Гайка | |
| 7 | 18.38.29010 | Датчик давления | |
| 8 | БолтМ8х16 | Болт | |
| 9 | 8.65Г.05 | Шайба | |
| 10 | 253708-01 | Стартер | |
| 11 | 5702.3701 | Генератор | |
| 12 | ТМ104 | Сигнализатор |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
