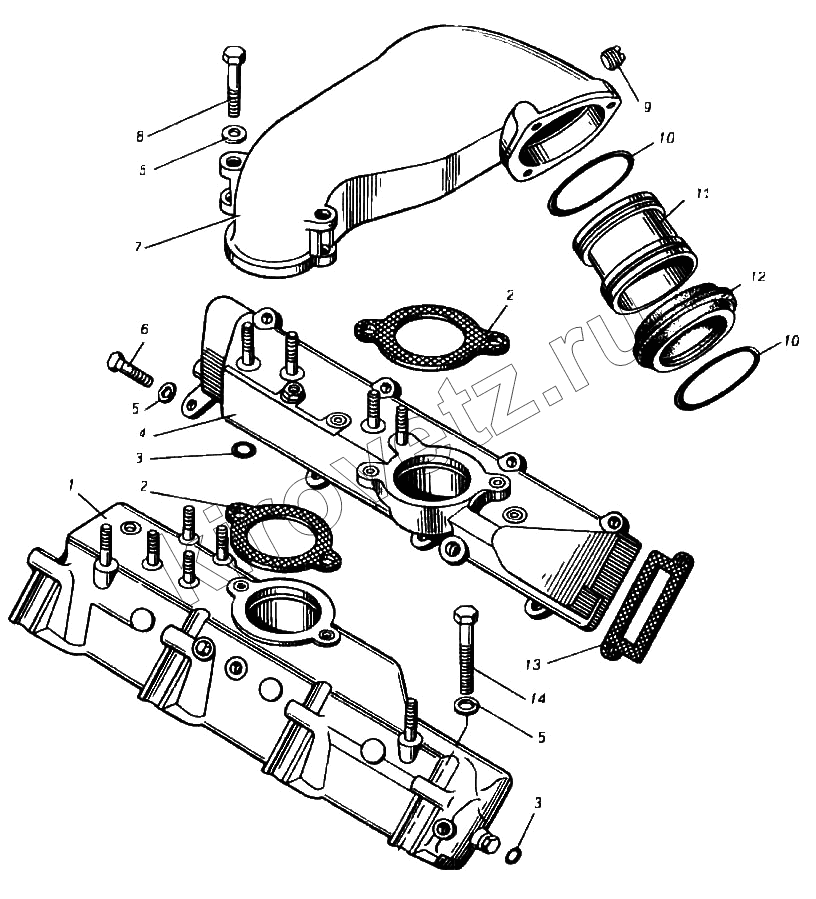

Каталог запасных частей к технике ПТЗ К-702МВА. Впускные коллекторы двигателя ЯМЗ-8423.10
1
2
2
3
3
4
5
5
5
6
7
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8423.1115014-11 | Коллектор левый в сборе | |
| 2 | 842.1115036 | Прокладка патрубка | |
| 3 | 201.1015624 | Прокладка ввертыша | |
| 4 | 842.1115012-10 | Коллектор правый в сборе | |
| 5 | 252006-П29 | Шайба | |
| 6 | 201680-П29 | Болт | |
| 7 | 842 1115032-20 | Патрубок соединительный | |
| 8 | 200463-П29 | Болт | |
| 9 | 316105-П29 | Пробка коническая | |
| 10 | 25 3111 2299 | Кольцо 108-115-46-2-1 | |
| 11 | 8423.1115338-10 | Втулка | |
| 12 | 8423.1115342-10 | Чехол втулки | |
| 13 | 840.1115026 | Прокладка коллектора | |
| 14 | 45 9328 1097 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
