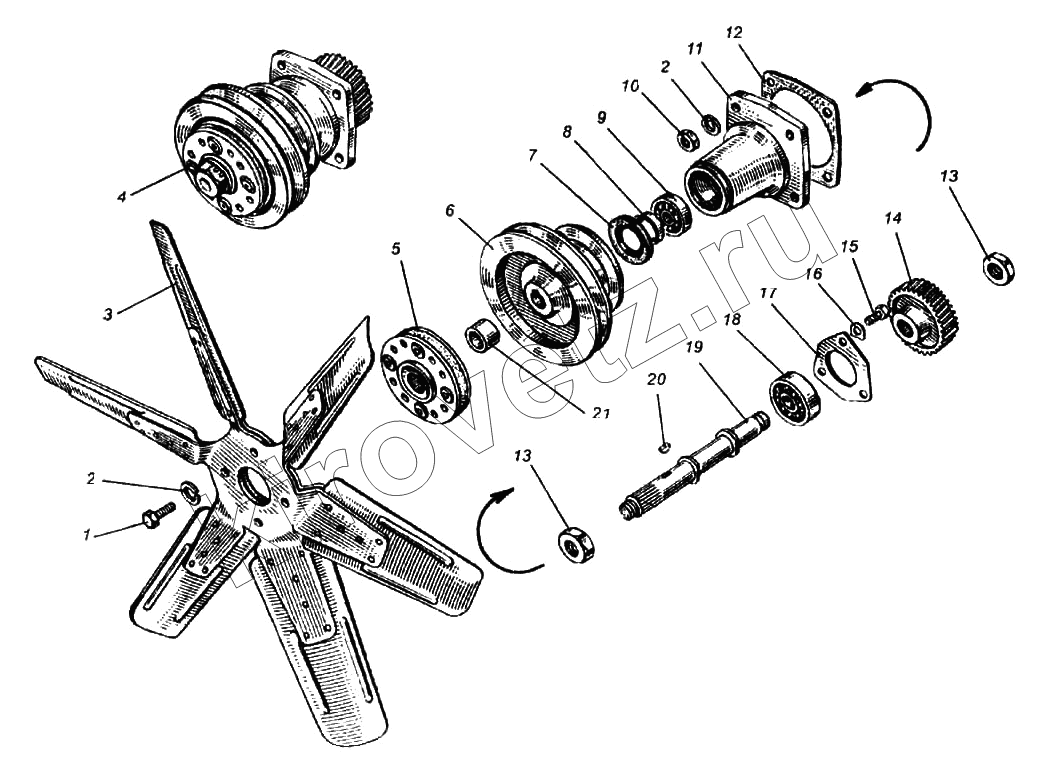

Каталог запасных частей к технике ПТЗ К-702МВА. Вентилятор двигателя-238НД
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201499-П29 | Болт крепления заглушки люка | |
| 2 | 252136-П2 | Шайба пружинная | |
| 3 | 238Н6-1308012-6 | Крыльчатка | |
| 4 | 238Н6-1308011-В | Привод вентилятора | |
| 5 | 236-1308090-В | Муфта вентилятора упругая в сборе | |
| 6 | 238Н6-1308025 | Шкив | |
| 7 | 210-1701230 | Сальник привода вентилятора в сборе | |
| 8 | 236-1308055 | Втулка сальника | |
| 9 | 6-205К | Подшипник | |
| 10 | 250513-П29 | Гайка | |
| 11 | 236-1308102 | Корпус привода вентилятора | |
| 12 | 236-1308108 | Прокладка корпуса привода вентилятора | |
| 13 | 250659-П29 | Гайка | |
| 14 | 236-1308104-6 | Шестерня | |
| 15 | 201456-П29 | Болт крепления сапуна | |
| 16 | 312532-П15 | Шайба | |
| 17 | 236-1308107 | Фланец упорный | |
| 18 | 305 | Шарикоподшипник вала ведомой шестерни радиальный | |
| 19 | 238Н6-1308050 | Вал | |
| 20 | 314008-П2 | Шпонка сегментная | |
| 21 | 238Н6-1308098 | Втулка |
