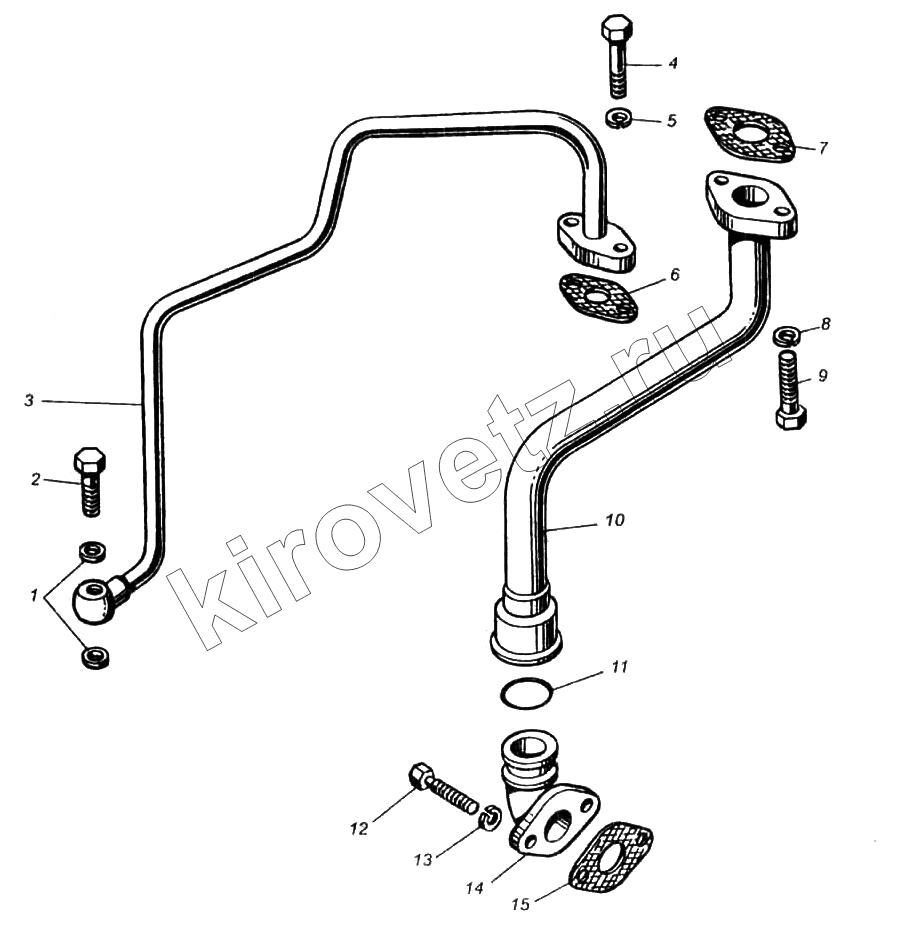

Каталог запасных частей к технике ПТЗ К-702МВА. Трубки подвода и отвода масла турбокомпрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201-1015624 | Прокладка пробки | |
| 2 | 310264-П29 | Болт | |
| 3 | 8423.1118220-20 | Трубка подвода масла | |
| 4 | 201495-П29 | Болт | |
| 5 | 252156-П2 | Шайба пружинная | |
| 6 | 238Ф-1118225 | Прокладка | |
| 7 | 238Ф-1118322 | Прокладка | |
| 8 | 252136-П2 | Шайба пружинная | |
| 9 | 201497-П29 | Болт | |
| 10 | 8423.1118230-20 | Трубка слива масла | |
| 11 | 030-036-36-2-5 | Кольцо | |
| 12 | 201466-П29 | Болт крепления генератора к планке | |
| 13 | 252135-П2 | Шайба пружинная | |
| 14 | 8423 1118248-20 | Патрубок сливной нижний | |
| 15 | 8423.1118322 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
