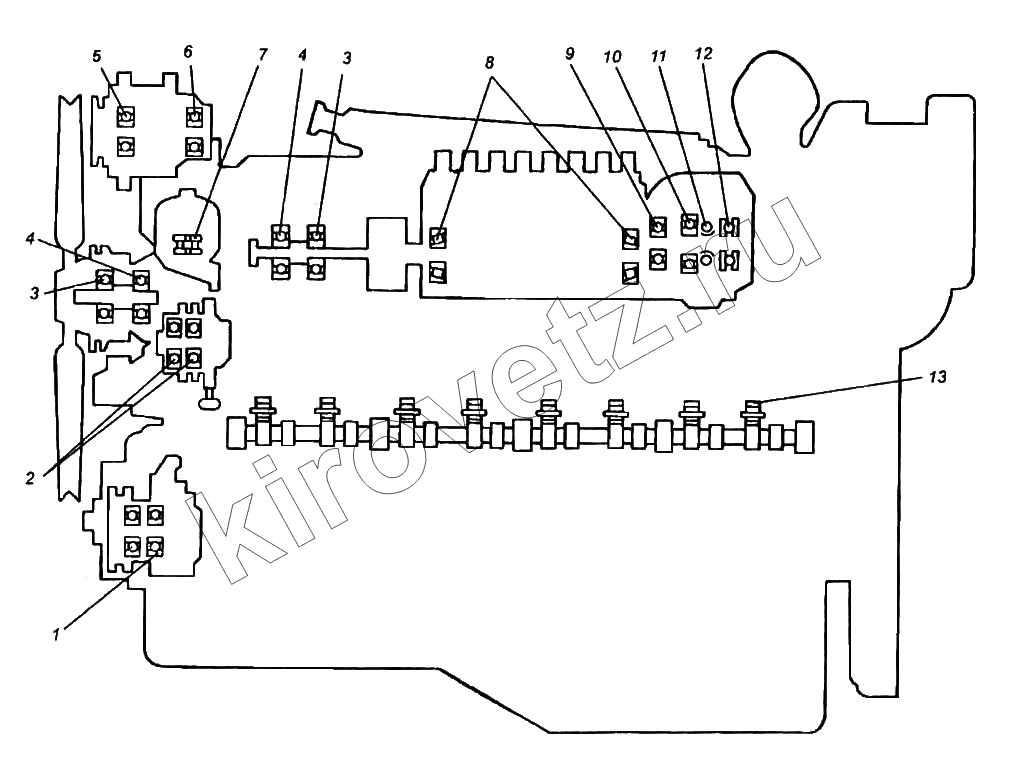

Каталог запасных частей к технике ПТЗ К-702МВА. Схема подшипников двигателя-238НД
1
2
3
3
4
4
5
6
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Подшипник 160703 | Водяной насос | |
| 2 | Подшипник 6-203А | Натяжное устройство | |
| 3 | Подшипник 6-205К | Привод вентилятора. Привод ТНВД | |
| 4 | Подшипник 305 | Привод вентилятора. Привод ТНВД | |
| 5 | Подшипник 6-П80304КС9 | Генератор | |
| 6 | Подшипник 6-180603КС9 | Генератор | |
| 9 | Подшипник 200 | Регулятор частоты вращения | |
| 10 | Подшипник 46202К | Регулятор частоты вращения | |
| 11 | Шарик 236-1110064 | Регулятор частоты вращения | |
| 12 | Подшипник 8102 | Регулятор частоты вращения | |
| 13 | Рэлик1,5х13,8Ш | Распределительный вал |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
