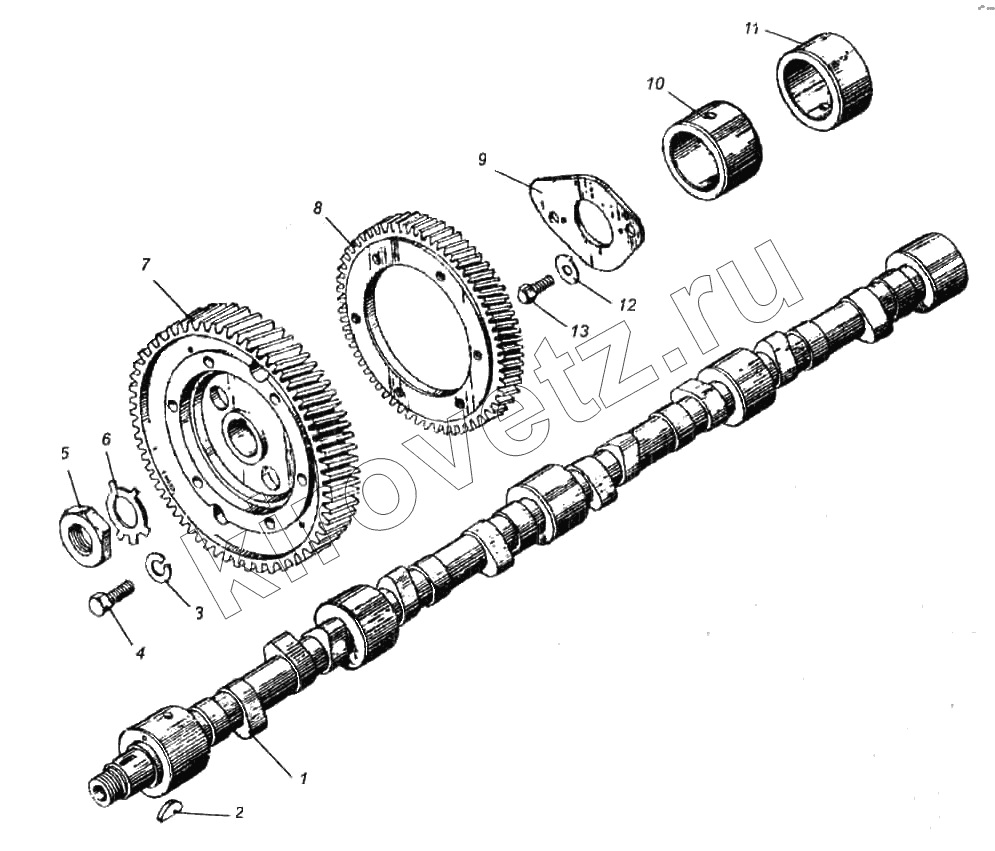

Каталог запасных частей к технике ПТЗ К-702МВА. Распределительный вал двигателя-238НД
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 238-1006015-Г2 | Вал | |
| 2 | 314008-П2 | Шпонка сегментная | |
| 3 | 252156-П2 | Шайба пружинная | |
| 4 | 310130-П2 | Болт | |
| 5 | 311412-П2 | Гайка | |
| 6 | 312580-П15 | Шайба | |
| 7 | 236-1006214-Г | Шестерня | |
| 8 | 236-1029116 | Шестерня привода топливного насоса ведущая | |
| 9 | 236-1006236-6 | Фланец | |
| 10 | 236-1006026-А | Втулка распределительного вала передняя | |
| 11 | 236-1006037-А | Втулка распределительного вала | |
| 12 | 312538-П2 | Шайба замковая | |
| 13 | 310129-П2 | Болт крепления упорного фланца |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
