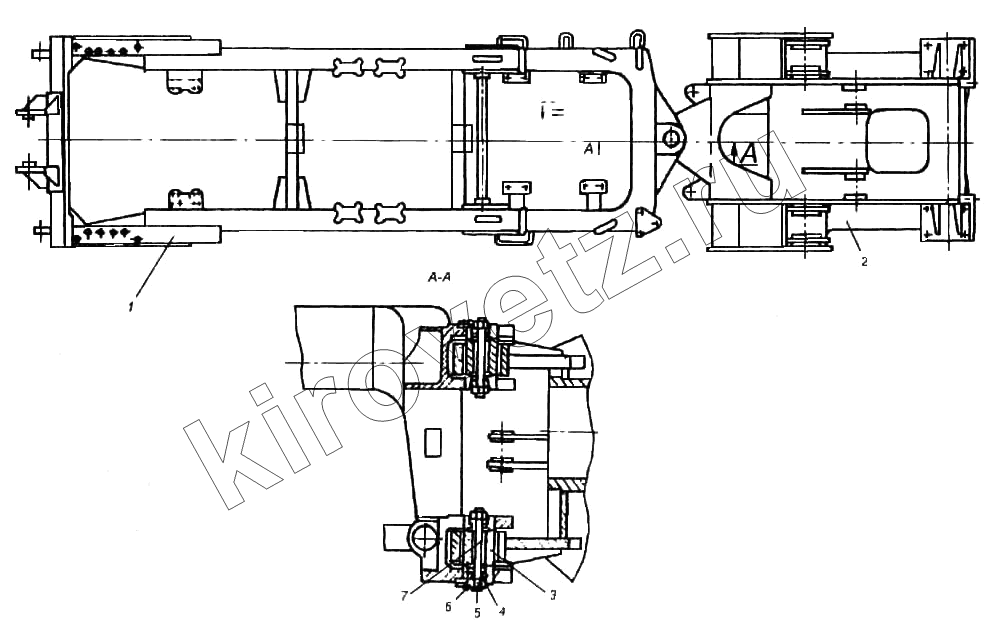

Каталог запасных частей к технике ПТЗ К-702МВА. Подмоторная полурама и рама-портал
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700МВ-2801000-1 | Полурама подмоторная | |
| 2 | ПК6-2801010 | Рама-портал | |
| 3 | 2765020-2800010 | Ось | |
| 4 | 27665020-2800021 | Втулка | |
| 5 | М24 | Гайка | |
| 6 | 2.1.45.Ц6 | Масленка | |
| 7 | 2765020-2800022 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
