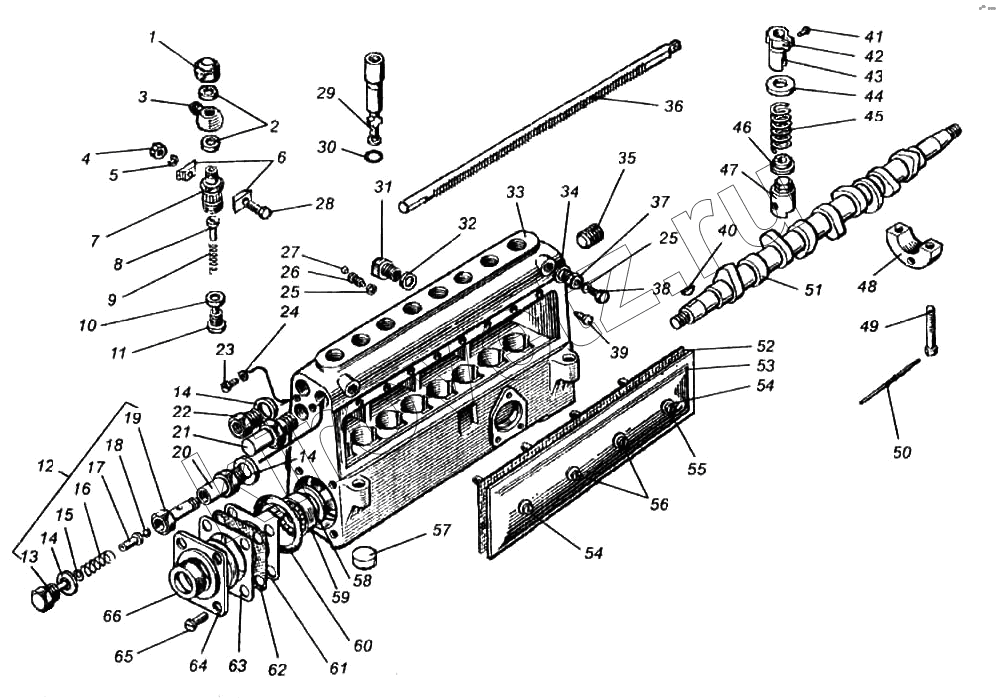

Каталог запасных частей к технике ПТЗ К-702МВА. Насос топливный высокого давления двигателя-238НД
805-1111007
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 805-1111007 | 805-1111007 | Насос | |
| 1 | 312107-П15 | Гайка колпачковая | |
| 2 | 312450-П | Шайба | |
| 3 | 236-1111116 | Ниппель соединительный | |
| 4 | 250508-П29 | Гайка | |
| 5 | 252134-П29 | Шайба пружинная | |
| 6 | 236-1111120 | Сухарь штуцера | |
| 7 | 60.1111118 | Штуцер | |
| 8 | 60.1111113-10 | Упор | |
| 9 | 33.1111108 | Пружина | |
| 10 | 236-1111086 | Прокладка нагнетательного клапана | |
| 11 | 33.1111102 | Клапан | |
| 12 | 33.1111282 | Клапан | |
| 13 | 33.1111301 | Пробка | |
| 14 | 312630-П | Шайба | |
| 15 | 870617-П | Шайба | |
| 16 | 33.1111289 | Пружина | |
| 17 | 33.1111290 | Направляющая | |
| 18 | 33.1111325 | Шарик | |
| 19 | 33.1111285 | Корпус | |
| 20 | 60.1111286 | Ввертыш | |
| 21 | 238НВ-1111238 | Колпачок | |
| 22 | 236-1111032 | Ввертыш корпуса | |
| 23 | 310704-П29 | Винт | |
| 24 | 312446-П | Шайба | |
| 25 | 312353-П | Шайба уплотнительная | |
| 26 | 310952-П15 | Винт стопорный | |
| 27 | 236-1111154-А | Стопор винта | |
| 28 | 201426-П29 | Болт стяжной сухаря | |
| 29 | 60.1111074-20 | Пара плунжерная | |
| 30 | 236М-1111083-А | Кольцо | |
| 31 | 236М-1111034-А | Вввртыш | |
| 32 | 312445-П | Шайба | |
| 33 | 80.1111020 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
