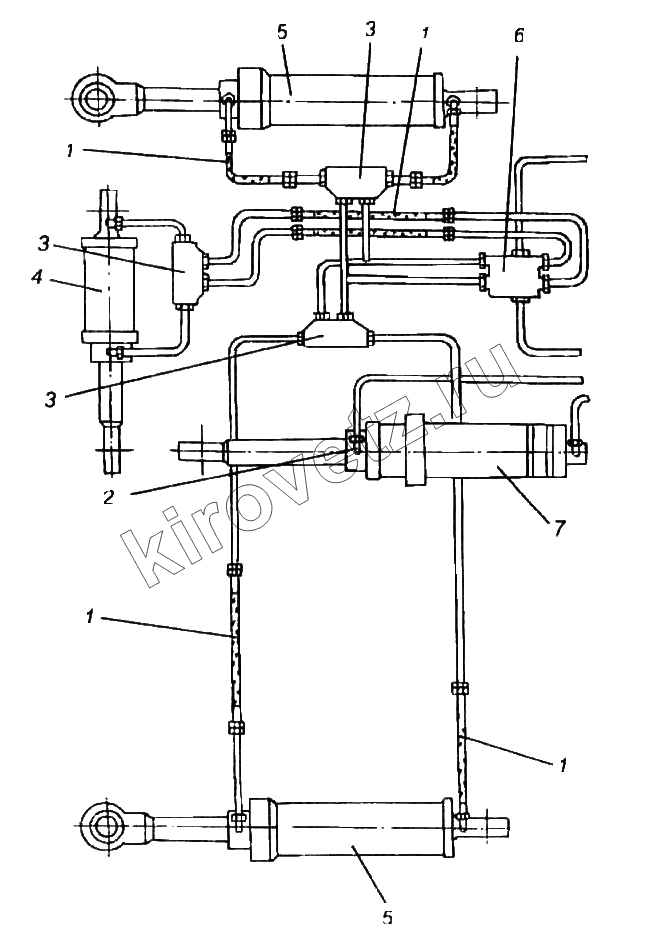

Каталог запасных частей к технике ПТЗ К-702МВА. Гидросистема бульдозерного оборудования
1
1
1
1
2
3
3
3
4
5
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-3400320-3 | Рукав | |
| 2 | УД М.0500070 | Дроссель | |
| 3 | УДМ.0500060 | Гидрозамок | |
| 4 | УД М.0003000 | Гидроцилиндр | |
| 5 | УДМ.0002000 | Гидроцилиндр 160х800 | |
| 6 | 216-55-С6185 | Блок распределителей 4/3 с электромагнитным управлением | |
| 7 | УДМ.0001000 | Гидроцилиндр 160х800 |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
