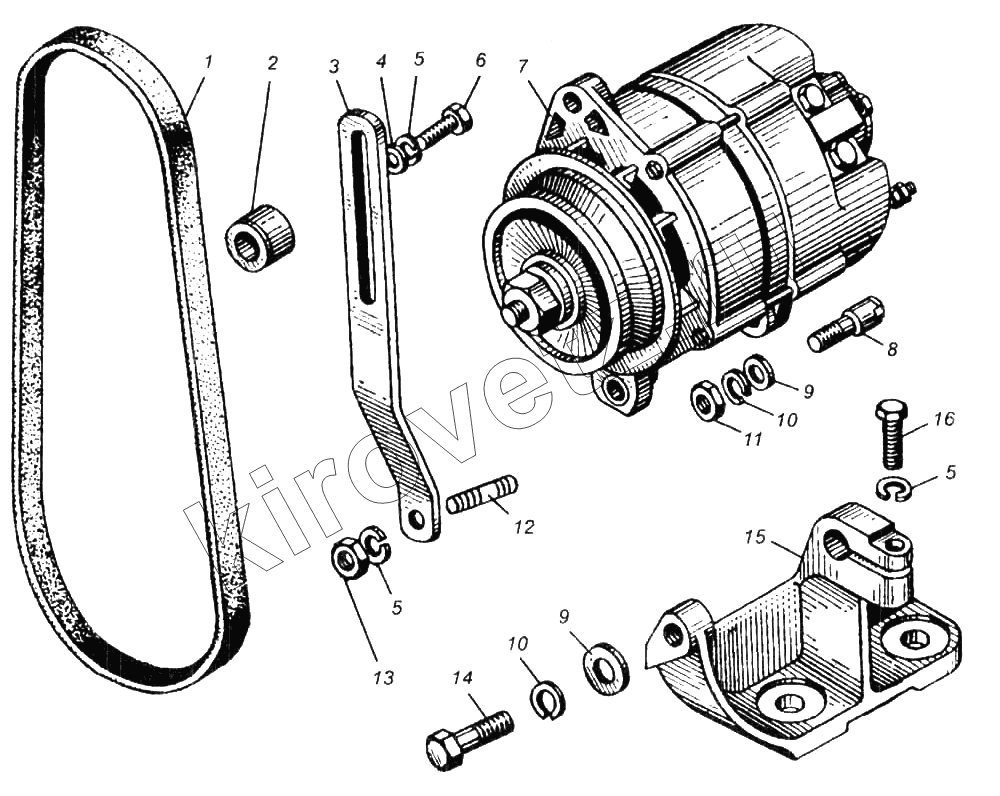

Каталог запасных частей к технике ПТЗ К-702МВА. Генератор двигателя-238НД
1
2
3
4
5
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 238Н6-1307170 | Ремень | |
| 2 | 238Н6-3701027-6 | Втулка | |
| 3 | 238-3701790 | Планка | |
| 4 | 252038-П29 | Шайба | |
| 5 | 252135-П2 | Шайба пружинная | |
| 6 | 201468-П29 | Болт | |
| 7 | Г287Е-3701000 | Генератор | |
| 8 | 238-3701780 | Палец | |
| 9 | 252006-П29 | Шайба | |
| 10 | 252136-П2 | Шайба пружинная | |
| 11 | 250512-П29 | Гайка | |
| 12 | 216233-П29 | Шпилька крепления планки | |
| 13 | 250511-П29 | Гайка | |
| 14 | 201505-П29 | Болт крепления фильтра | |
| 15 | 238Н6-3701774 | Кронштейн | |
| 16 | 201458-П29 | Болт М8Х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
