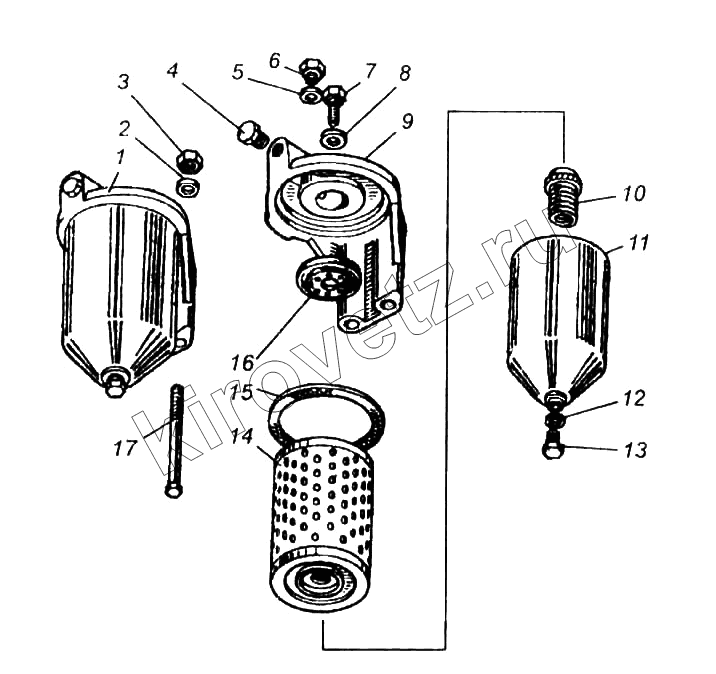

Каталог запасных частей к технике ПТЗ К-702МВА. Фильтр тонкой очистки топлива двигателя-238НД
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 236-1117010-А | Фильтр тонкой очистки топлива в сборе | |
| 2 | 252136-П2 | Шайба пружинная | |
| 3 | 250512-П29 | Гайка | |
| 4 | 316121-П29 | Пробка коническая | |
| 5 | 312630-П34 | Шайба | |
| 6 | 236-1117155-А | Жиклер | |
| 7 | 201-1117122 | Болт крепления крышки фильтра к корпусу фильтра тонкой очистки | |
| 8 | 201-1117120 | Прокладка болта топливного фильтра тонкой очистки | |
| 9 | 236-1117028-6 | Крышка | |
| 10 | 204А-1117029 | Пружина | |
| 11 | 201-1117016-62 | Корпус | |
| 12 | 312482-П34 | Шайба | |
| 13 | 316144-П29 | Пробка | |
| 14 | 201-1117040-А | Элемент фильтрующий | |
| 15 | 201-1117118 | Прокладка крышки топливного фильтра тонкой очистки | |
| 16 | 201-1117116-А | Прокладка фильтрующего элемента топливного фильтра тонкой очистки | |
| 17 | 200328-П29 | Болт крепления крышки шестерен |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
