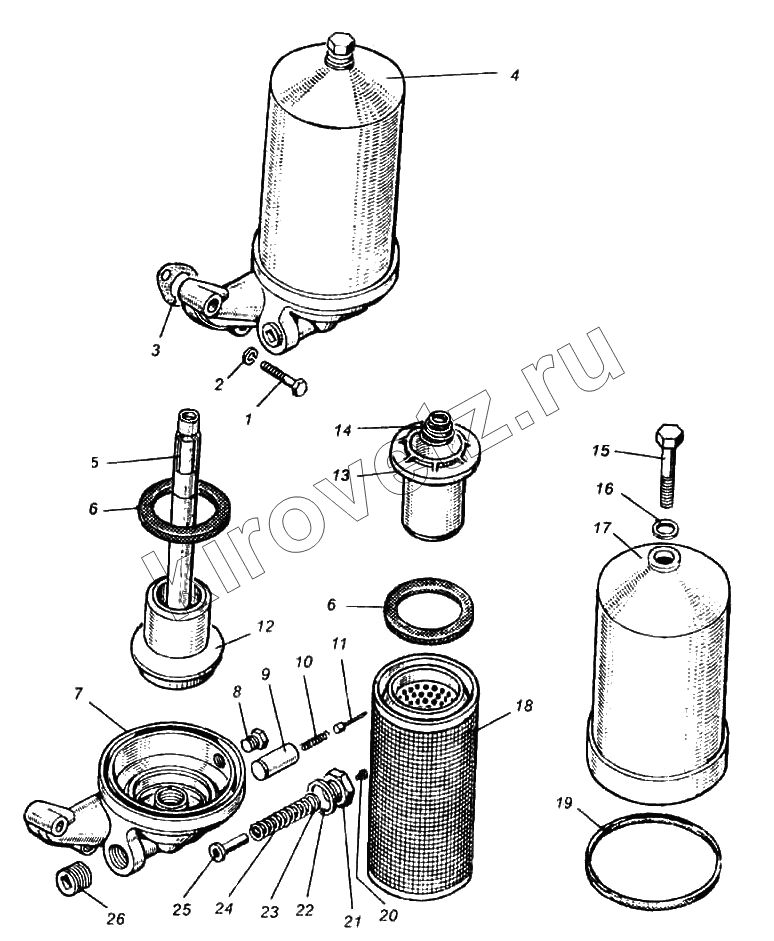

Каталог запасных частей к технике ПТЗ К-702МВА. Фильтр грубой очистки масла двигателя-238НД
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201501-П29 | Болт | |
| 2 | 252136-П2 | Шайба пружинная | |
| 3 | 236-1012100 | Прокладка корпуса масляного фильтра | |
| 4 | 236-1012010-А3 | Фильтр | |
| 5 | 236-1012026-Г | Стержень | |
| 6 | 236-1012052-6 | Прокладка | |
| 7 | 236-1012020-В | Корпус | |
| 8 | 316121-П29 | Пробка коническая | |
| 9 | 206Д-1011055-А | Клапан | |
| 10 | 240-1017291 | Пружина | |
| 11 | 240-1017292 | Шток | |
| 12 | 236-1012120-В | Крышка | |
| 13 | 236-1012042-В | Крышка | |
| 14 | 236-1012121-В | Пружина | |
| 15 | 236-1012087-6 | Болт | |
| 16 | 201-1017112 | Прокладка | |
| 17 | 240-1017078-А | Колпак | |
| 18 | 236-1012027-А2 | Элемент фильтрующей | |
| 19 | 201-1012083 | Прокладка колпака масляного фильтра | |
| 20 | 220048-П29 | Винт | |
| 21 | 240-1017293-6 | Пробка | |
| 22 | 206Д-1011066 | Прокладка | |
| 23 | 312347-П29 | Шайба | |
| 24 | 236-1012058 | Пружина | |
| 25 | 240-1017286 | Корпус | |
| 26 | 262520-П2 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
