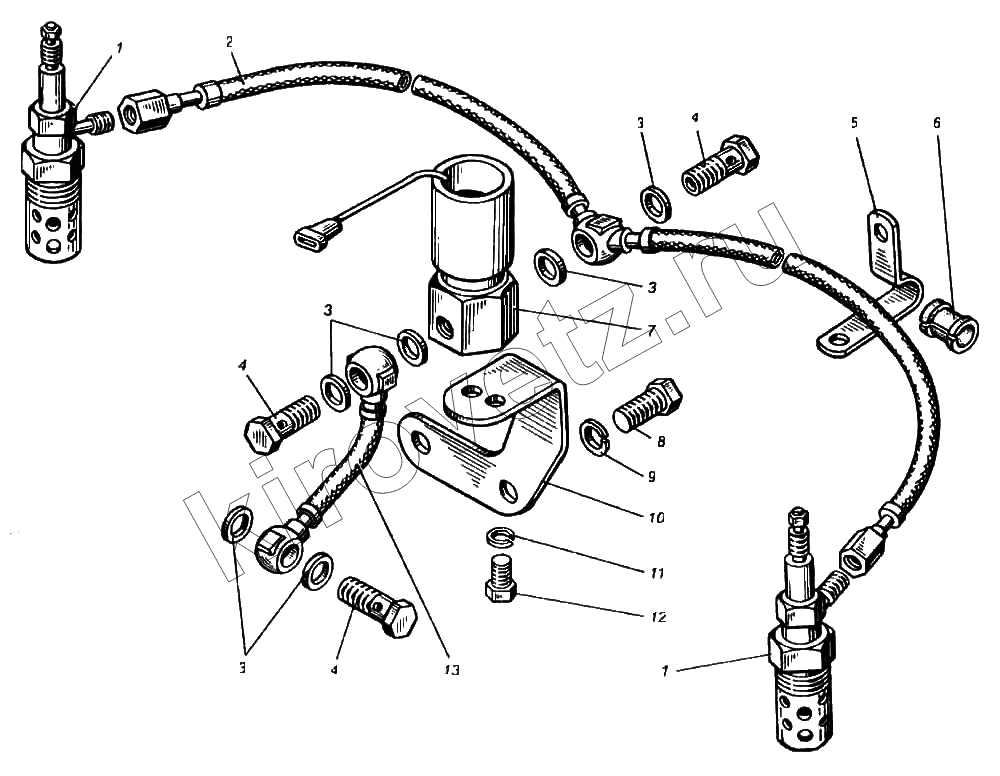

Каталог запасных частей к технике ПТЗ К-702МВА. Электрофакельное устройство двигателя ЯМЗ-8423.10
1
1
2
3
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11102.3740 | Свеча факельная штифтовая | |
| 2 | 842.1022840 | Трубка топливная от клапана к свечам | |
| 3 | 312482-П34 | Шайба | |
| 4 | 310122-П29 | Болт | |
| 5 | 315466-П29 | Кляммер | |
| 6 | 840 1022860 | Амортизатор | |
| 7 | 1102.3741 | Клапан электромагнитный | |
| 8 | 201452-П29 | Болт крепления кляммера | |
| 9 | 252135-П2 | Шайба пружинная | |
| 10 | 842.1022815 | Кронштейн | |
| 11 | 252134-П2 | Шайба пружинная | |
| 12 | 201416-П29 | Болт | |
| 13 | 842.1022826 | Трубка топливная от ТНВД к клапану |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
