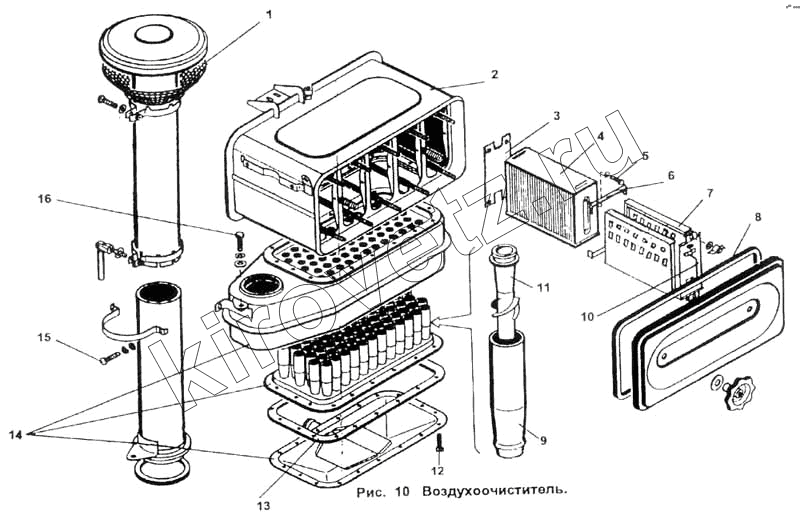

Каталог запасных частей к технике ПТЗ К-702МВ. Воздухоочититель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-1904070 | Труба | |
| 2 | 2256010-1904020 | Корпус воздухоочистителя II ступени | |
| 3 | 2256010-1904051 | Планка прижимная | |
| 4 | 2256010-1904090 | Кассета | |
| 5 | М6х16 | Болт | |
| 6 | 2256010-1904058 | Зажим | |
| 7 | 2256010-1904059 | Щиток | |
| 8 | 2256010-1904036 | Прокладка | |
| 9 | 700.1902013-1 | Труба | |
| 10 | 2256010-1904049 | Ручка | |
| 11 | 2256010-1904019 | Направляющая | |
| 12 | М8х35 | Болт | |
| 13 | 2256010-1904018 | Прокладка | |
| 14 | 2256010-1904010 | Воздухоочиститель I ступени | |
| 15 | М10х30 | Болт | |
| 16 | М10х40 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
