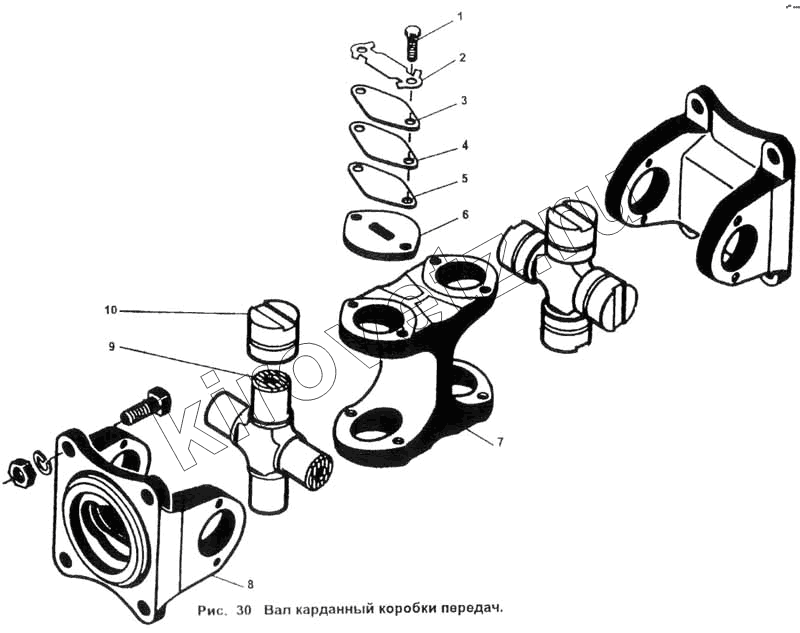

Каталог запасных частей к технике ПТЗ К-702МВ. Вал карданный коробки передач
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8х16 | Болт | |
| 2 | 200-2201041 | Планка стопорная | |
| 3 | 700.2208036-1 | Пластина балансировочная | |
| 4 | 700.2208036-2 | Пластина балансировочная | |
| 5 | 700.2208036-3 | Пластина балансировочная | |
| 6 | 200-2201040 | Крышка подшипника | |
| 7 | 702.2208012 | Вилка двойного шарнира | |
| 8 | 700А.2208013-1 | Фланец | |
| 9 | 701.2208013 | Крестовина | |
| 10 | 804707К4С10 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
