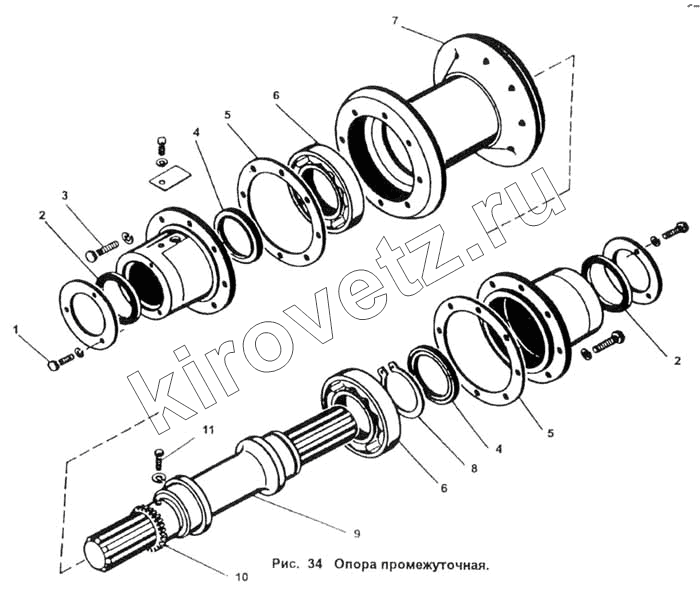

Каталог запасных частей к технике ПТЗ К-702МВ. Опора промежуточная
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М6х12 | Болт | |
| 2 | 700А.2213014 | Кольцо уплотнительное | |
| 3 | М10х30 | Болт | |
| 4 | Манжета | Манжета | |
| 5 | 700А.2213015 | Прокладка | |
| 6 | 60218 | Подшипник | |
| 7 | 2256010-2220010 | Корпус | |
| 8 | 2С90 | Кольцо | |
| 9 | 2256010-2220015 | Вал | |
| 10 | 2256010-2220018-1 | Втулка | |
| 11 | М6х16 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
