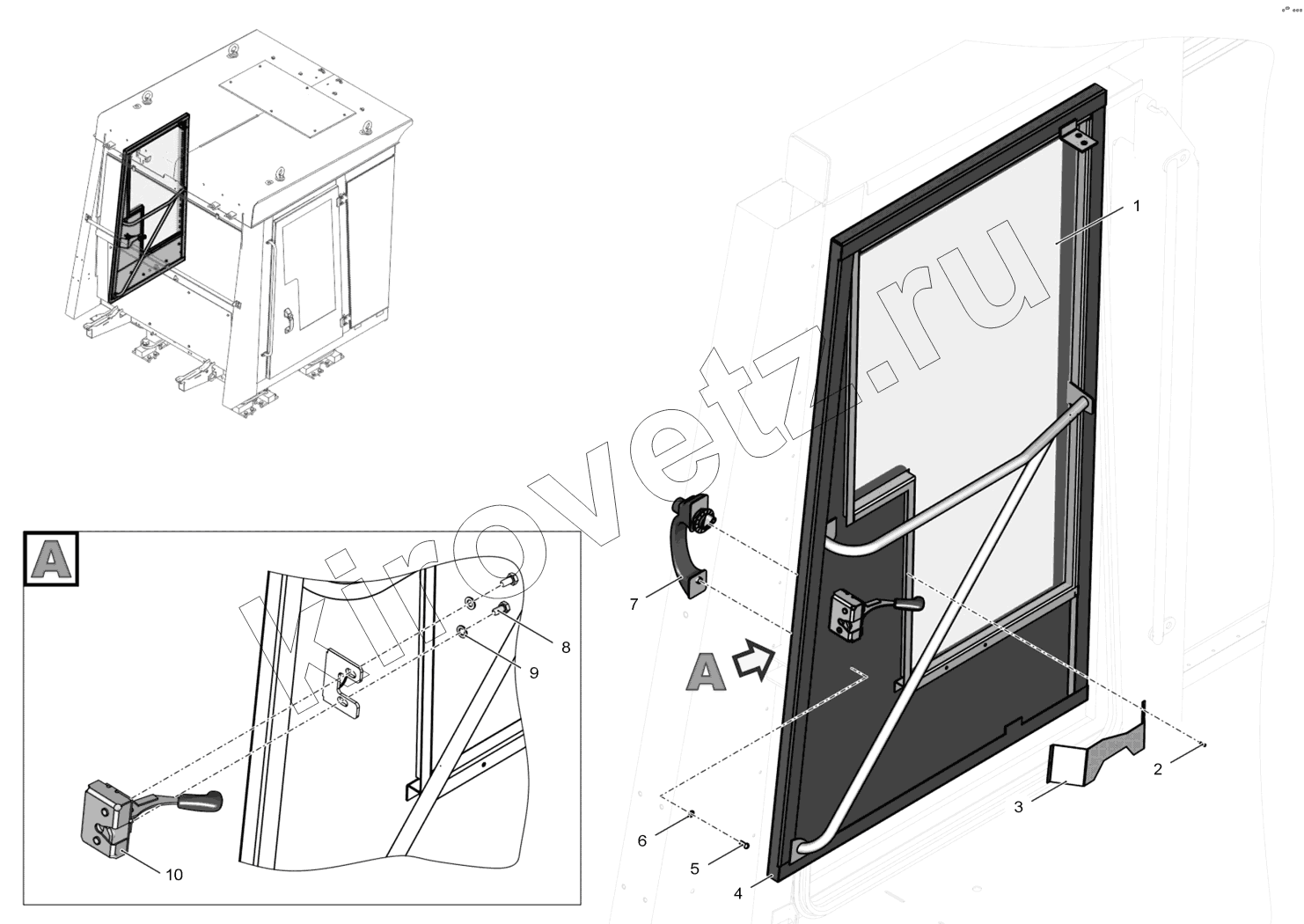

Каталог запасных частей к технике ПТЗ К-744Р4 "Премиум". 744Р-6708000 Дверь в сборе
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1-2689К-700524533В610Н1110eckig | Дверной оконный блок | |
| 2 | ВинтМ2,9х13 | Винт М2,9х13 | |
| 3 | 744Р-6708305 | Кожух | |
| 4 | 744Р-6708010 | Дверь | |
| 5 | ВинтВМ6-6gx16.48.019 | Винт ВМ6-6gx16.48.019 | |
| 6 | ШайбаDIN1276.01.019 | Шайба | |
| 7 | 80-6105300-А1 | Ручка | |
| 8 | БолтМ8-6gx16.88.019 | Болт М8-6gx16.88.019 | |
| 9 | ШайбаDIN1278.01.020 | Шайбы | |
| 10 | 80-61050010 | Замок левый |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
