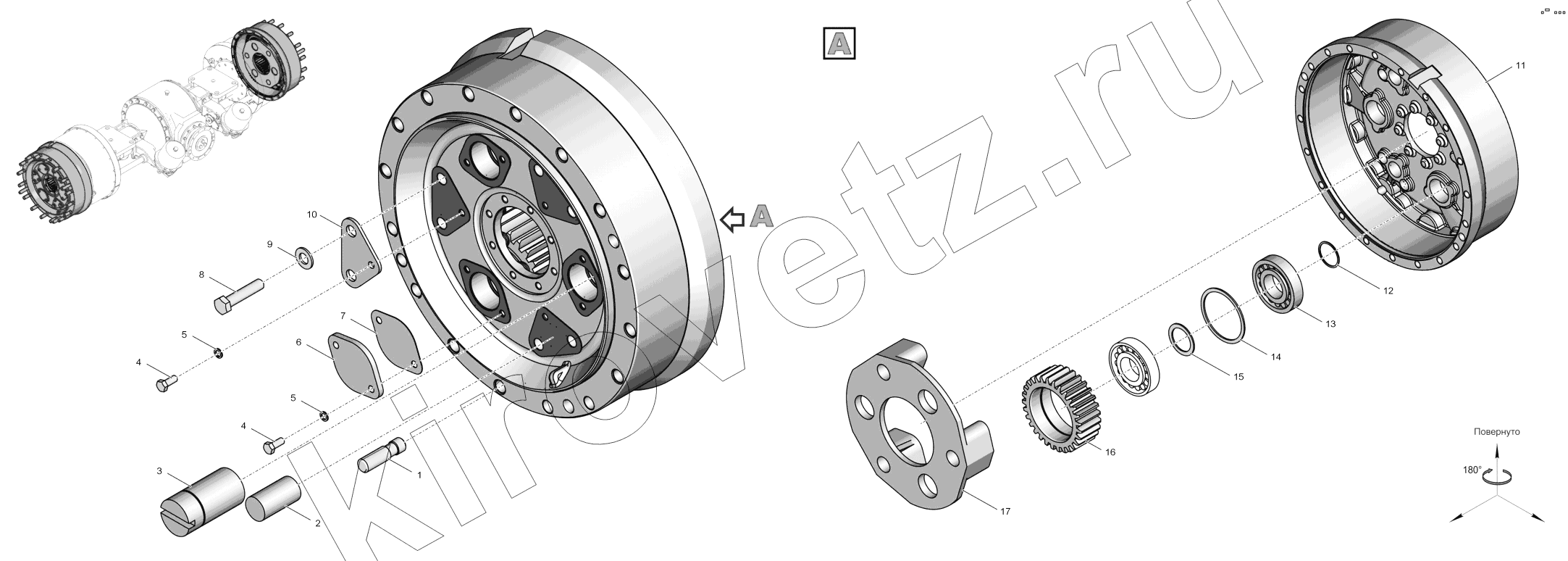

Каталог запасных частей к технике ПТЗ К-744Р3 "Стандарт". 744Р1-2300020-1 Водило
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ШпилькаМ22х1,5-6gх65.88.45Х.019 | Шпилька М22х1,5-6gх65.88.45Х.019 | |
| 2 | 700А.23.00.021 | Штифт | |
| 3 | 700А.23.00.017 | Ось сателлита | |
| 4 | БолтМ10-6gх25.56.019 | Болт М10-6gх25.56.019 | |
| 5 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 6 | 700А.2300025 | Крышка | |
| 7 | 700А.23.00.027 | Фиксатор | |
| 8 | Болт18х1,5-6gх75.88.45Х.019 | Болт 18х1,5-6gх75.88.45Х.019 | |
| 9 | ШайбаА18.01.019 | Шайба А 18.01.019 | |
| 10 | 700А.23.00.022 | Крышка | |
| 11 | 744Р1-2300011-3-01 | Водило | |
| 12 | КольцоС60 | Кольцо С60 | |
| 13 | 12312КМ | Подшипник | |
| 14 | КольцоС130 | Кольцо С 130 | |
| 15 | 700.23.00.031-2 | Кольцо | |
| 16 | 700А.23.00.032 | Сателлит | |
| 17 | 700А.23.00.016-1 | Опора |
