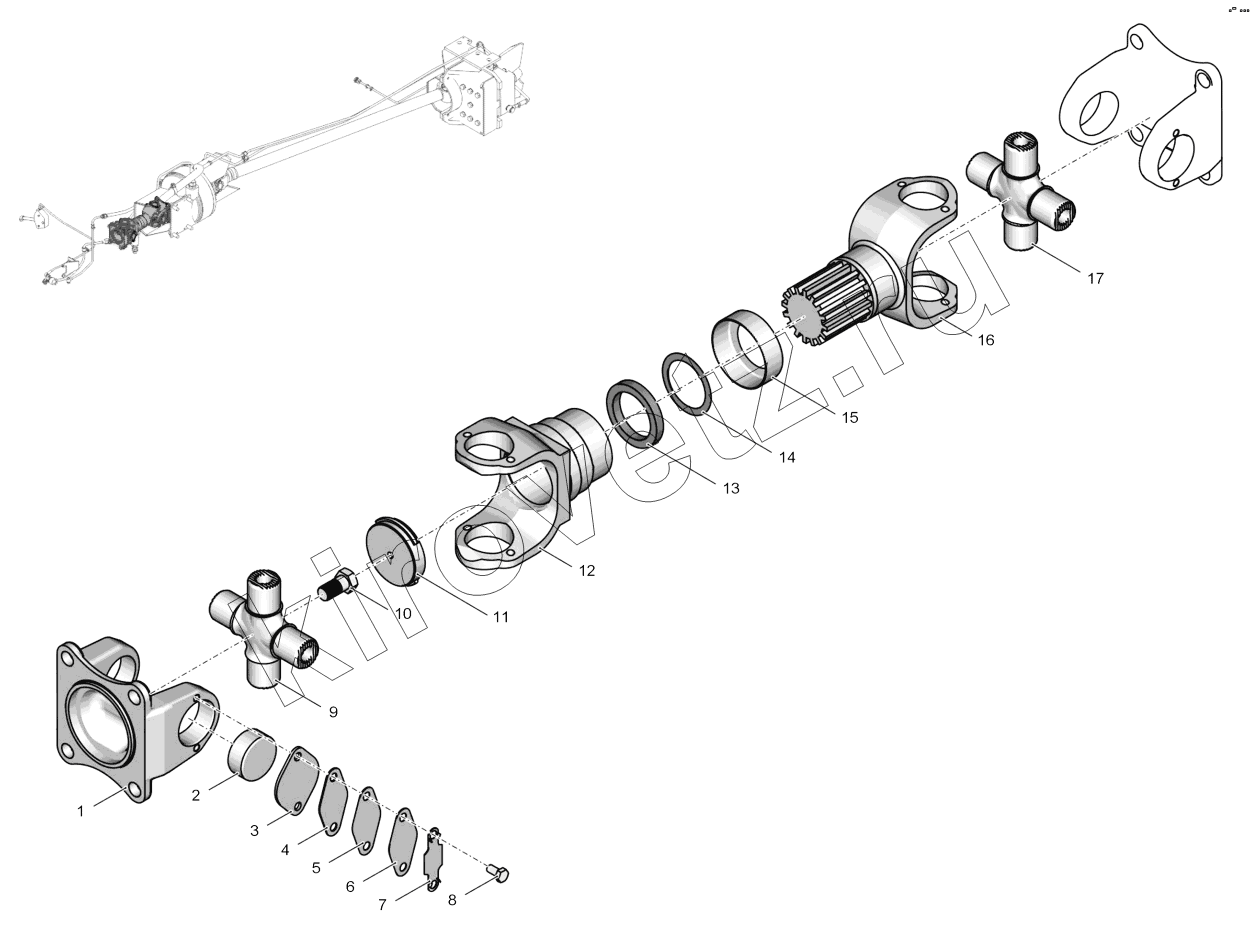

Каталог запасных частей к технике ПТЗ К-744Р3 "Стандарт". 700А.42.38.000 Вал карданный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700А.22.08.013-1 | Фланец | |
| 2 | 804707К810 | Подшипник | |
| 3 | 200-2201040 | Крышка подшипника | |
| 4 | 700.22.08.036-3 | Пластина балансировочная | |
| 5 | 700.22.08.036-2 | Пластина балансировочная | |
| 6 | 700.22.08.036-1 | Пластина балансировочная | |
| 7 | 200-2201041 | Планка стопорная | |
| 8 | БолтМ8-6gx16.68.016 | Болт М8-6gx16.68.016 | |
| 9 | 701.22.08.013 | Крестовина | |
| 10 | 864341 | Пробка Кг1/8" | |
| 11 | 700.42.38.015-1 | Заглушка скользящей вилки | |
| 12 | 700.42.38.018 | Вилка скользящая | |
| 13 | 500-2201088-Б | Сальник | |
| 14 | 200-2201089 | Шайба | |
| 15 | 200-2201087 | Гайка | |
| 16 | 700.42.38.017 | Вал карданный |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
