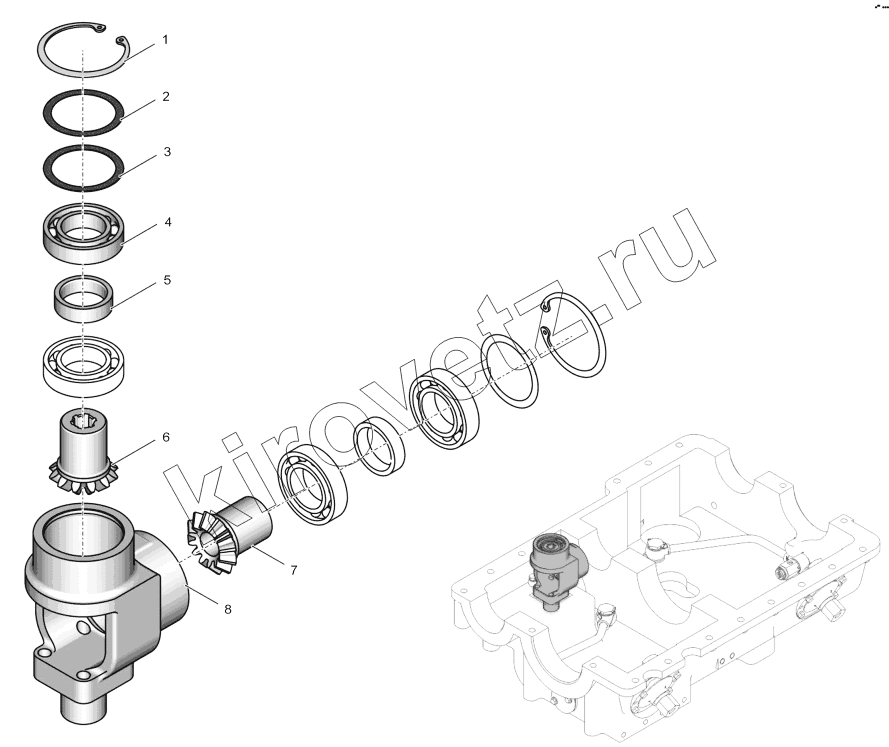

Каталог запасных частей к технике ПТЗ К-744Р3 "Стандарт". 700А.17.01.290 Редуктор
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КольцоВ63 | Кольцо В63 | |
| 2 | 700.17.01.489-02 | Прокладка | |
| 3 | 700.17.01.489-01 | Прокладка | |
| 4 | 107 | Подшипник | |
| 5 | 700.17.01.491 | Втулка | |
| 6 | 700А.17.01.211 | Шестерня коническая | |
| 7 | 700А.17.01.209 | Шестерня коническая | |
| 8 | 700А.17.01.203 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
