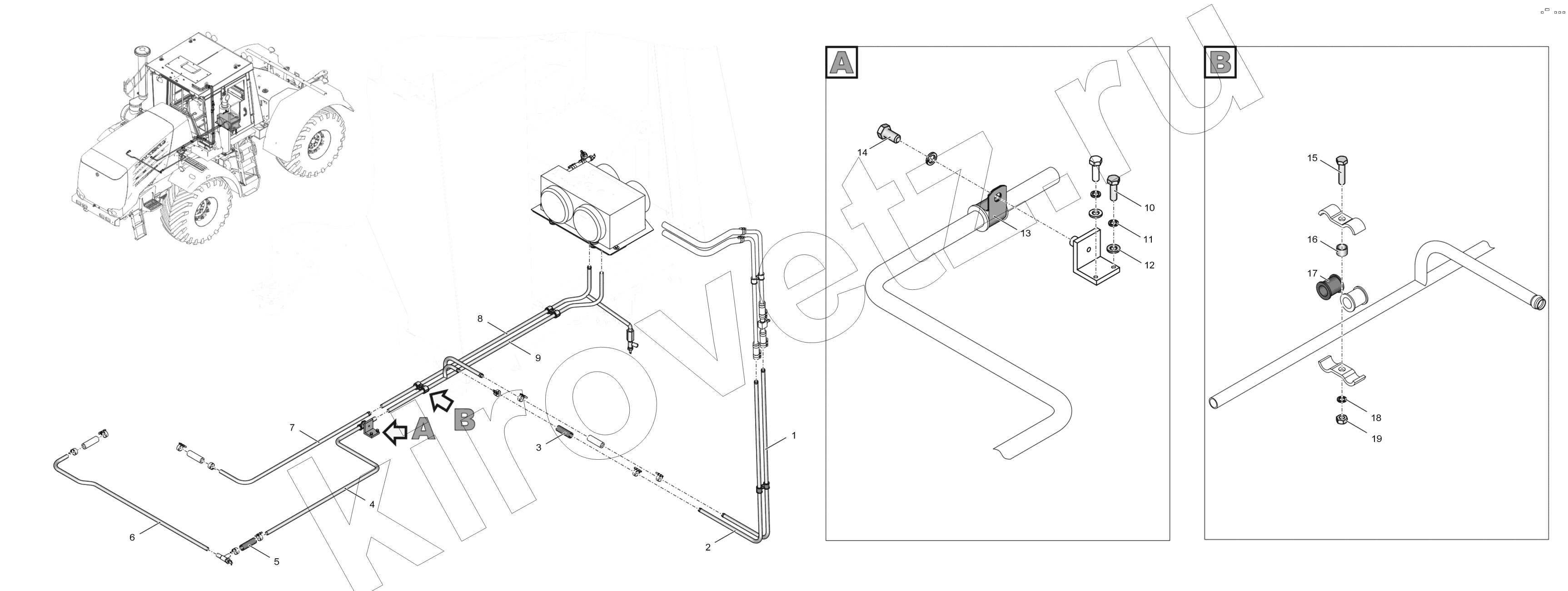

Каталог запасных частей к технике ПТЗ К-744Р3 "Премиум". 744Р2-8110000-3 Система отопления кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744Р-8110011 | Труба | |
| 2 | 744Р-8110011-07 | Труба | |
| 3 | 701.81.00.014-1 | Трубка | |
| 4 | 744Р2-8100304 | Труба | |
| 5 | 12-25/9С7-W1 | Хомут для рукавов | |
| 6 | 744Р2-8100302 | Труба | |
| 7 | 744Р2-8100301 | Труба | |
| 8 | 744Р2-8100420 | Труба | |
| 9 | 744Р-8110010 | Труба | |
| 10 | БолтМ6-6gх20.56.019 | Болт М6-6gх20.56.019 | |
| 11 | Шайба6.65Г.05 | Шайба 6.65Г.05 | |
| 12 | ШайбаА6.01.019 | Шайба А6.01.019 | |
| 13 | Скоба22.22.9,0 | Скоба 22.22.9,0 | |
| 14 | БолтМ8-6gх16.56.019 | Болт М8-6gx16.56.019 | |
| 15 | БолтМ8-6gх35.56.019 | Болт М8-6gх35.56.019 | |
| 16 | 700А.34.00.029 | Втулка | |
| 17 | 700А.11.00.057-02 | Втулка | |
| 18 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 19 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 |
