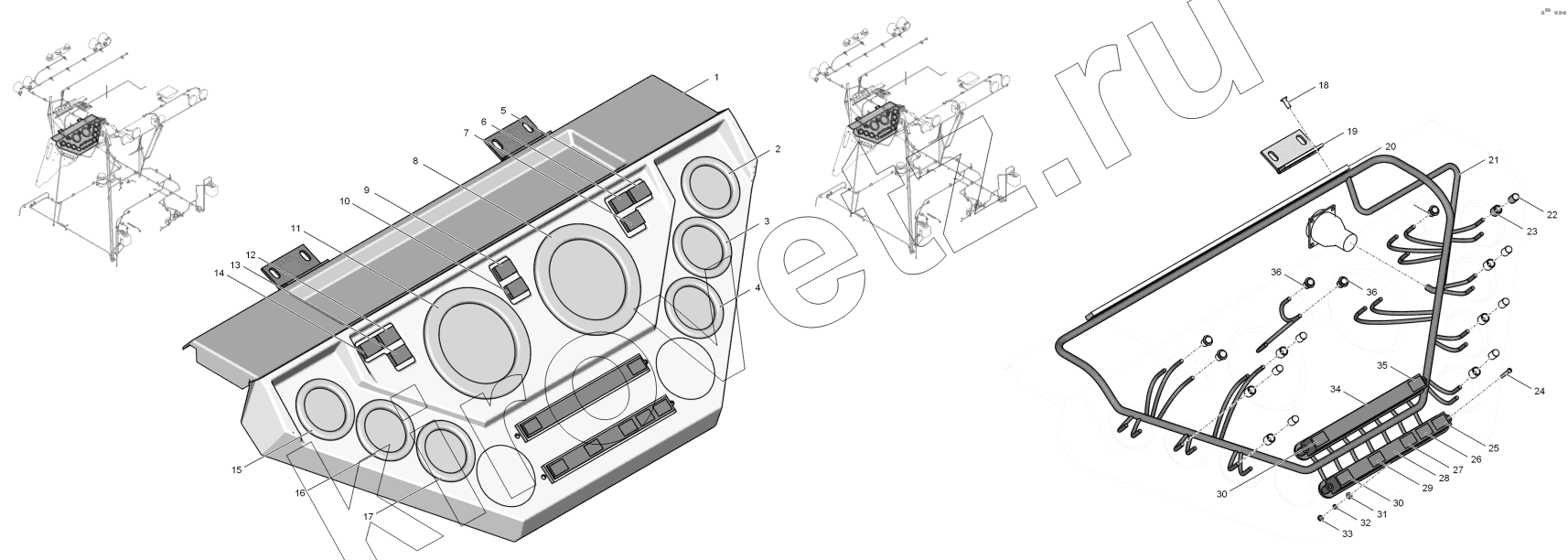

Каталог запасных частей к технике ПТЗ К-744Р2 "Стандарт". 744Р2-3805000-2 Щиток приборов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744-38.05.016-02 | Панель приборная | |
| 2 | 14.381 | Приемник | |
| 3 | 3452.381 | Приемник указателя давления | |
| 4 | УК34.2 | Счетчик моточасов-вольтметр | |
| 5 | 2212.3803-05 | Контрольная лампа | |
| 6 | 2212,3803 | Лампа контрольная | |
| 7 | 2212.3803-37 | Контрольная лампа | |
| 8 | 31.3802-У-ХЛ | Показывающий прибор | |
| 9 | 2311.3803-07 | Блок контрольных ламп | |
| 10 | 2212.3803-08 | Контрольная лампа | |
| 11 | ПТ8040-4 | Тахометр | |
| 12 | 2212.3803-02 | Контрольная лампа | |
| 13 | 2212.3803-28 | Контрольная лампа | |
| 14 | 2212.3803-01 | Контрольная лампа | |
| 15 | 33.381 | Приемник указателя давления | |
| 16 | 36.807 | Приемник указателя температуры | |
| 17 | 34.3806 | Приемник указателя уровня топлива | |
| 18 | ВинтВМ4-6gx12.48.019 | Винт ВМ4-6gx12.48.019 | |
| 19 | 744-3805100-1 | Петля | |
| 20 | 744-38.05.011 | Прижим | |
| 21 | 744Р2-3805010-3 | Жгут проводов щитка приборов | |
| 22 | А24-2 | Лампа | |
| 23 | ЛВ211-329 | Патрон со штекером | |
| 24 | ВинтВМ3-6gx20.48.016 | Винт ВМ3-6gx20.48.016 | |
| 25 | 744Р1-3805012 | Символ | |
| 26 | 744Р2-3805012-01 | Символ | |
| 27 | 744Р2-3805012-03 | Символ | |
| 28 | 2311.3803-08 | Блок контрольных ламп | |
| 29 | 744Р2-3805012 | Символ | |
| 30 | 744Р2-3805014 | Символ | |
| 31 | Шайба3.65Г.05 | Шайба 3.65Г.05 | |
| 32 | ШайбаА3.01.019 | Шайба А3.01.019 | |
| 33 | ГайкаМ3-6Н.5.019 | Гайка М3-6Н.5.019 | |
| 34 | 2311.3803-06 | Блок контрольных ламп | |
| 35 | 744Р1-3805012-01 | Символ | |
| 36 | А24-1,2 | Лампа |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
