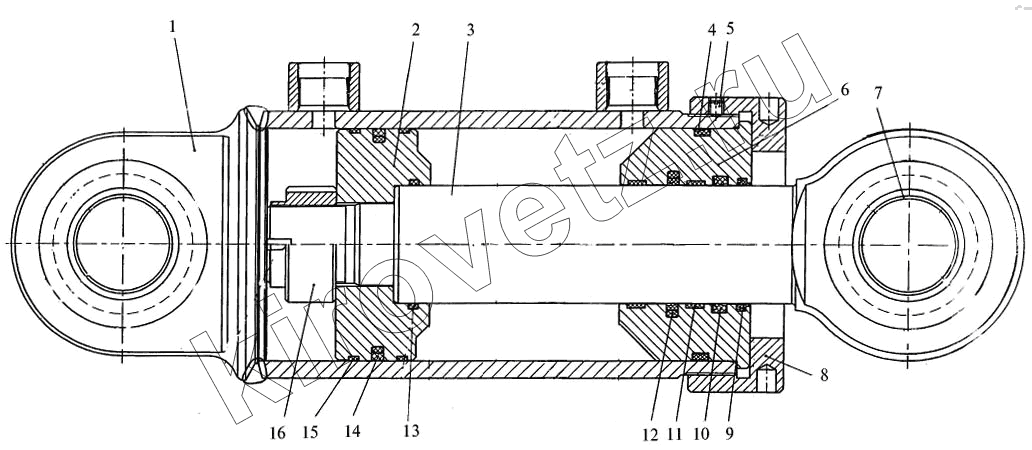

Каталог запасных частей к технике ПТЗ К-744Р2. Гидроцилиндр рабочего оборудования H2256010-4618000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н-4618100 | Корпус | |
| 2 | Н-4618003 | Поршень | |
| 3 | Н-4618200 | Шток | |
| 4 | DRZS000272-WUАQ3 | Кольцо Duаlsеаl | |
| 5 | НLЦ50.25.200.003 | Винт | |
| 6 | Н-4618002 | Втулка | |
| 7 | ШС-50 | Подшипник ШС-50 | |
| 8 | Н-4618004 | Крышка | |
| 9 | WD2200630-WUАQ3 | Грязесъемник DА 22 | |
| 10 | RL26N0630-Z04 | Уплотнение L-Сuр | |
| 11 | GР6900630-Z61 | Направляющая Wеаr Ring | |
| 12 | RS1300630-Т05N | Уплотнение Stерsеаl К | |
| 13 | ОR4006300-N70 | Кольцо (63х4) | |
| 14 | РW4301250-Z04N | Уплотнение Wуnsеаl | |
| 15 | GР6501250-Z61 | Направляющая WеаrRing | |
| 16 | Н-4618001 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
