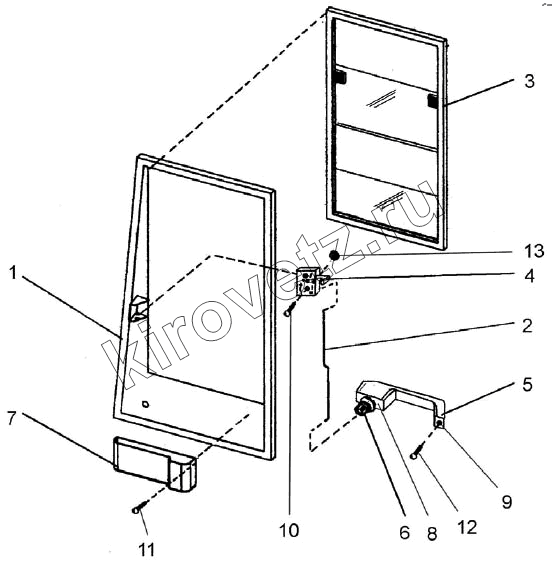

Каталог запасных частей к технике ПТЗ К-744Р2. Дверь в сборе правая 744-6708000
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744-6708010 | Дверь | |
| 2 | 744-6708035 | Тяга | |
| 3 | 104410 | Дверной оконный блок | |
| 4 | 61.5002.0001 | Замок двери | |
| 5 | 53.4570.0051 | Ручка двери с 2 ключами | |
| 6 | 41.5002.1101 | Рычаг в сборе | |
| 7 | 24033 | Карман двери | |
| 8 | 05.0910.0000-03 | Уплотнение большое под ручку | |
| 9 | 05.0909.0000-01 | Уплотнение малое под ручку | |
| 10 | М8х35 | Болт | |
| 11 | М5х16 | Винт | |
| 12 | М6х16 | Болт | |
| 13 | М8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
