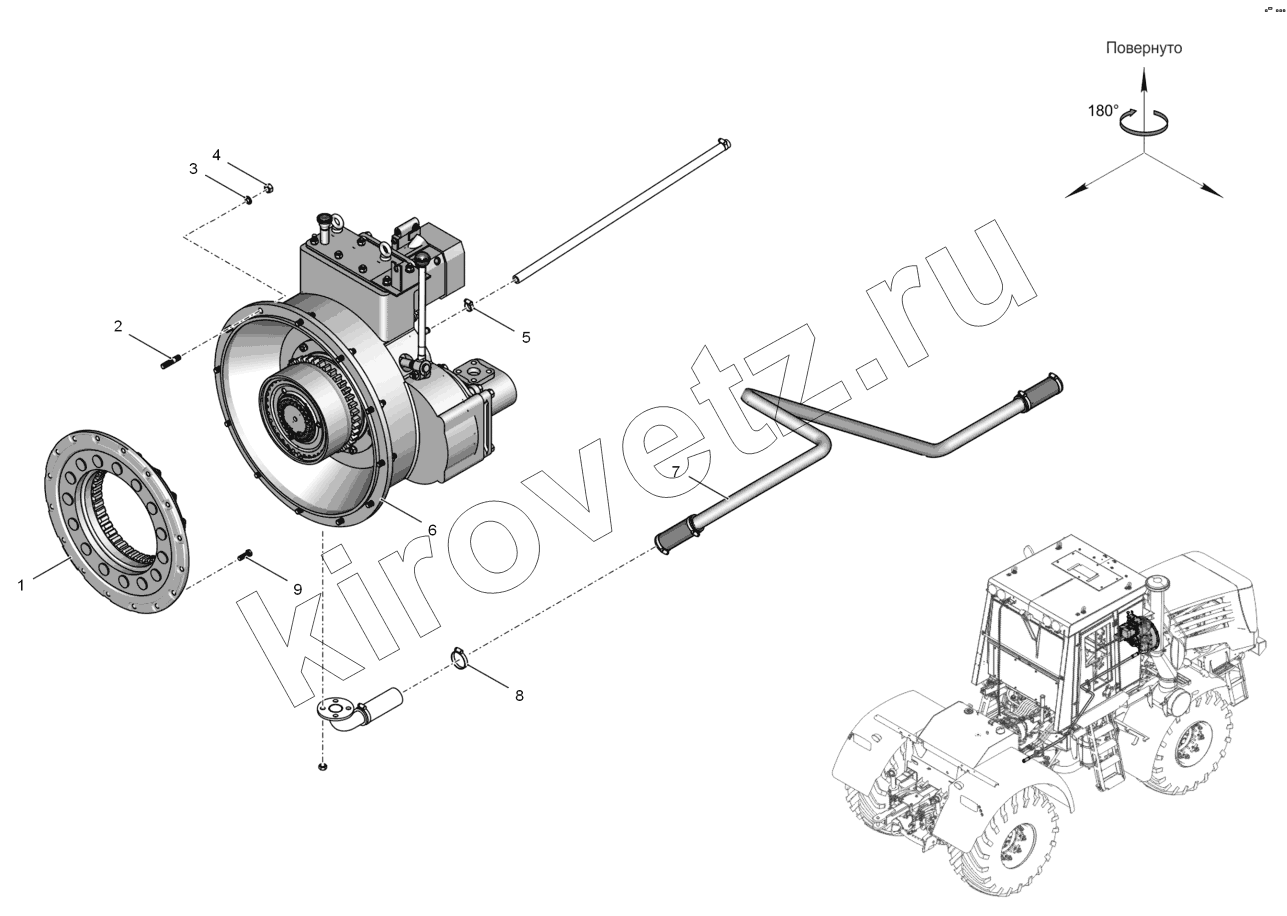

Каталог запасных частей к технике ПТЗ К-744Р1 "Стандарт". 744Р3-1600000 Редуктор с полужесткой муфтой
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744Р-1600010-1 | Муфта полужесткая | |
| 2 | ШпилькаМ12Зр/6дх40.88.45Х.019 | Шпилька М12 Зр/6gx40.88.45Х.019 | |
| 3 | Шайба12.65Г.05 | Шайба 12.65Г.05 | |
| 4 | ГайкаМ12-6Н.8С.019 | Гайка М12-6Н.8С.019 | |
| 5 | DIN3017Norma12-22/9 | Хомут червячный | |
| 6 | 744РЗ-1602000 | Редуктор привода насосов | |
| 7 | 734-16.00.011 | Труба | |
| 8 | DIN3017Norma32-50/9 | Хомут червячный | |
| 9 | Болт3M10.6gx30.88.45X.019 | Болт 3M10.6gx30.88.45X.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
