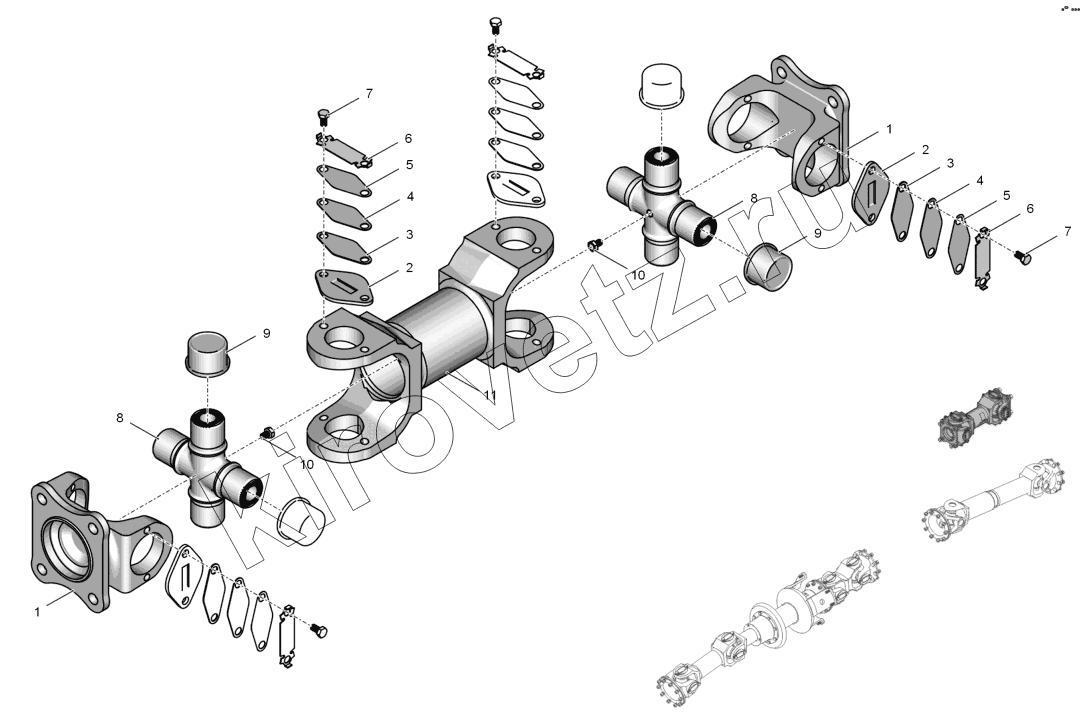

Каталог запасных частей к технике ПТЗ К-744Р1 "Стандарт". 700А.22.08.000-2 Вал карданный
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700А.22.08.013-1 | Фланец | |
| 2 | 200-2201040 | Крышка подшипника | |
| 3 | 700.22.08.036-3 | Пластина балансировочная | |
| 4 | 700.22.08.036-2 | Пластина балансировочная | |
| 5 | 700.22.08.036-1 | Пластина балансировочная | |
| 6 | 200-2201041 | Планка стопорная | |
| 7 | БолтМ8-6дх16.68.016 | Болт М8-6gx16.68.016 | |
| 8 | 701.22.08.013 | Крестовина | |
| 9 | 804707К4С10 | Подшипник | |
| 10 | 864341 | Пробка Кг1/8" | |
| 11 | 700А.22.08.020 | Вал карданный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
