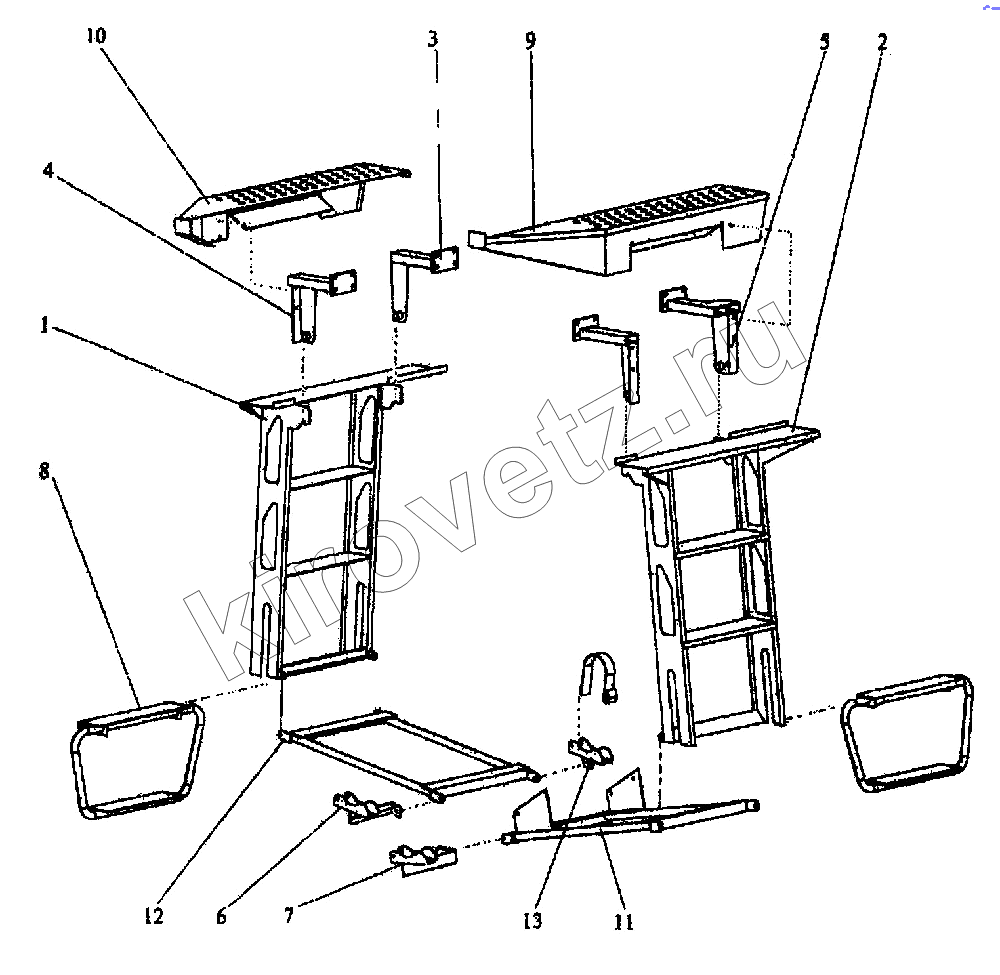

Каталог запасных частей к технике ПТЗ K-744P1. Лестница
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744-8210010 | Лестница | |
| 2 | 744-8210010-01 | Лестница | |
| 3 | 744-8210020 | Кронштейн | |
| 4 | 744-8210020-01 | Кронштейн | |
| 5 | 744-8210030 | Кронштейн | |
| 6 | 744-8210040 | Опора | |
| 7 | 744-8210040-01 | Опора | |
| 8 | 744-8210050 | Подножка | |
| 9 | 744-8210060-1 | Площадка | |
| 10 | 744-8210060-1-01 | Площадка | |
| 11 | 744-8210070-2 | Крестовина | |
| 12 | 744-8210080 | Опора | |
| 13 | 2256010-8210070 | Опора | |
| 14 | 2256010-8210090 | Стяжка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
