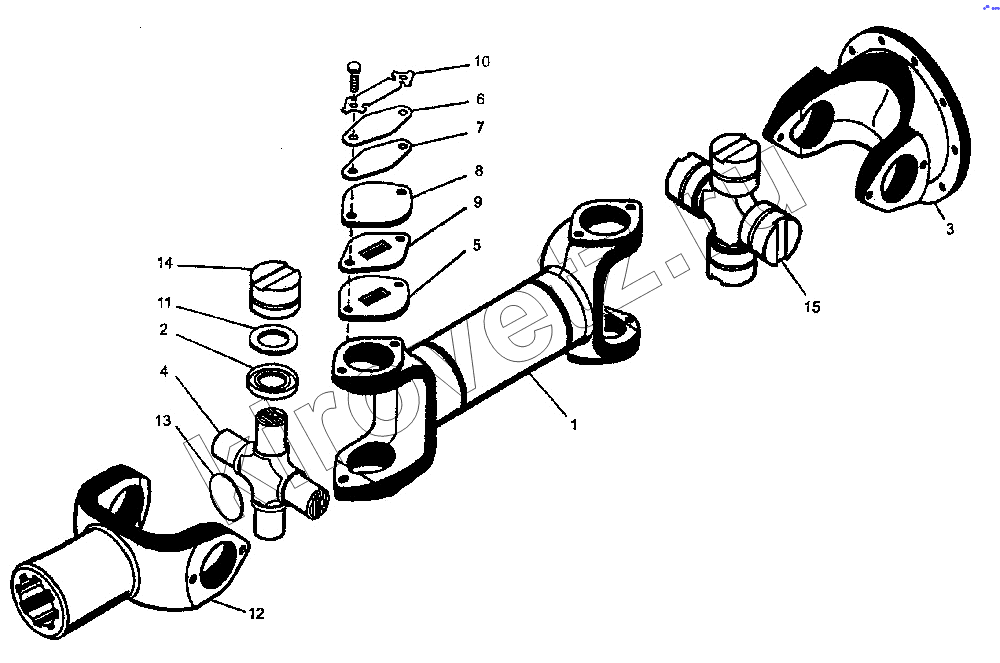

Каталог запасных частей к технике ПТЗ K-744P1. Карданный вал заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-2201020 | Вал | |
| 2 | 700.2201070 | Обойма в сборе | |
| 3 | 700.2201011-1 | Фланец-вилка | |
| 4 | 700.2201012-2 | Крестовина карданного вала | |
| 5 | 700.2201013 | Крышка подшипника | |
| 6 | 700.2201026-1 | Пластина балансировочная | |
| 7 | 700.2201026-2 | Пластина балансировочная | |
| 8 | 700.2201026-3 | Пластина балансировочная | |
| 9 | 700.2201051 | Крышка | |
| 10 | 700.2201053 | Планка стопорная | |
| 11 | 700.2201057 | Кольцо уплотнительное | |
| 12 | 700А.2204020 | Вилка | |
| 13 | 700А.2204013 | Заглушка | |
| 14 | 804709К5 | Подшипник | |
| 15 | 701.2208010-Р | Крестовина с подшипниками в сборе |
