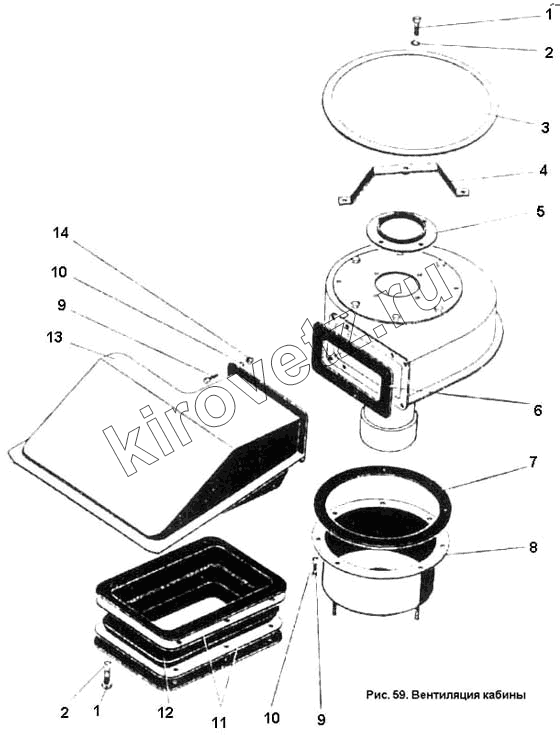

Каталог запасных частей к технике ПТЗ К-701. Вентиляция кабины
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.81.00.000-1 | 701.81.00.000-1 | Отопление кабины | |
| 700А.81.00.000-2 | 700А.81.00.000-2 | Отопление кабины | |
| 1 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | |
| 2 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | |
| 3 | 700А.81.00.061 | Колпак | |
| 4 | 700А.81.00.100 | Кронштейн в сборе | |
| 5 | 700А.81.04.028 | Патрубок | |
| 6 | 700А.81.00.049 | Прокладка | |
| 7 | 700А.81.00.079 | Прокладка | |
| 8 | 700А.81.00.130 | Проставка в сборе | |
| 9 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 | |
| 10 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | |
| 11 | 700А.81.00.077 | Фланец | |
| 12 | 700А.81.00.076-1 | Муфта | |
| 13 | 700А.81.00.090 | Переходник | |
| 14 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
