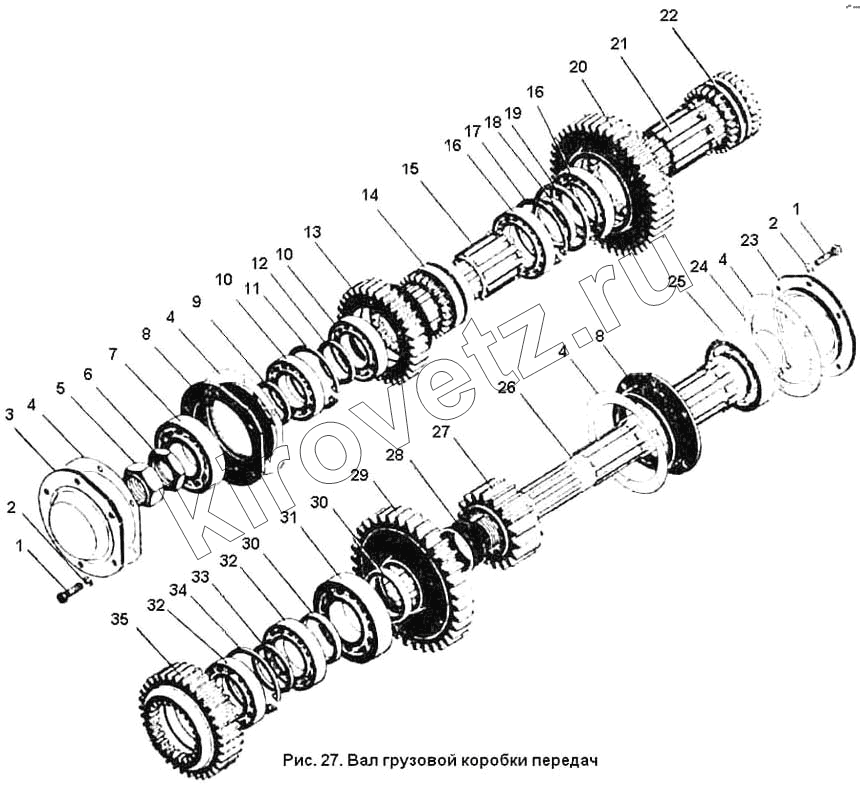

Каталог запасных частей к технике: ПТЗ К-701. Вал грузовой коробки передач

1
1
2
2
3
4
4
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
33
34
35
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | Болт М12Х35 ГОСТ 7808-70 | Болт М12Х35 ГОСТ 7808-70 | |
2 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
3 | 700А.17.01.095-1 | Крышка | |
4 | 700.17.01.109-2 | Прокладка | |
5 | 700А.17.01.113-3 | Гайка | |
6 | 700А.17.01.427-1 | Гайка | |
7 | Подшипник 412 ГОСТ 8338-75 | Подшипник 412 ГОСТ 8338-75 | |
8 | 700А.17.01.094 | Обойма | |
9 | 700А.17.01.168-02 | Кольцо | |
10 | Подшипник 212 ГОСТ 8338-75 | Подшипник 212 ГОСТ 8338-75 | |
11 | Кольцо В110 ГОСТ 13943-68 | Кольцо В110 ГОСТ 13943-68 | |
12 | 700А.17.01.479-01 | Кольцо | |
13 | 700А.17.01.074 | Шестерня | |
14 | 700А.17.01.097 | Муфта | |
15 | 700А.17.01.402-01 | Втулка шлицевая | |
16 | Подшипник 214 ГОСТ 8338-75 | Подшипник 214 ГОСТ 8338-75 | |
17 | Кольцо В125 ГОСТ 13943-68 | Кольцо В125 ГОСТ 13943-68 | |
18 | 700А.17.01.477 | Кольцо | |
19 | 700А.17.01.476 | Кольцо промежуточное | |
21 | 700.17.01.402-01 | Втулка шлицевая | |
22 | 700.17.01.096-2 | Муфта | |
23 | 700А.17.01.095-2 | Крышка | |
24 | Кольцо В70 ГОСТ 13942-68 | Кольцо В70 ГОСТ 13942-68 | |
25 | Подшипник 2314КМ ГОСТ 8328-75 | Подшипник 2314КМ ГОСТ 8328-75 | |
26 | 700А.17.01.102-2 | Вал грузовой | |
27 | 700А.17.01.085 | Шестерня | |
28 | 700.17.01.486 | Втулка | |
29 | 700А.17.01.0781 | Шестерня | |
29 | 700А.17.01.083 | Шестерня | |
30 | 700А.17.01.104-04 | Втулка | |
31 | Подшипник 316 ГОСТ 8338-75 | Подшипник 316 ГОСТ 8338-75 | |
32 | Подшипник 216 ГОСТ 8338-75 | Подшипник 216 ГОСТ 8338-75 | |
33 | 700А.17.01.479-02 | Кольцо | |
34 | Кольцо В140 ГОСТ 13943-68 | Кольцо В140 ГОСТ 13943-68 | |
35 | 700А.17.01.082-1 | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
