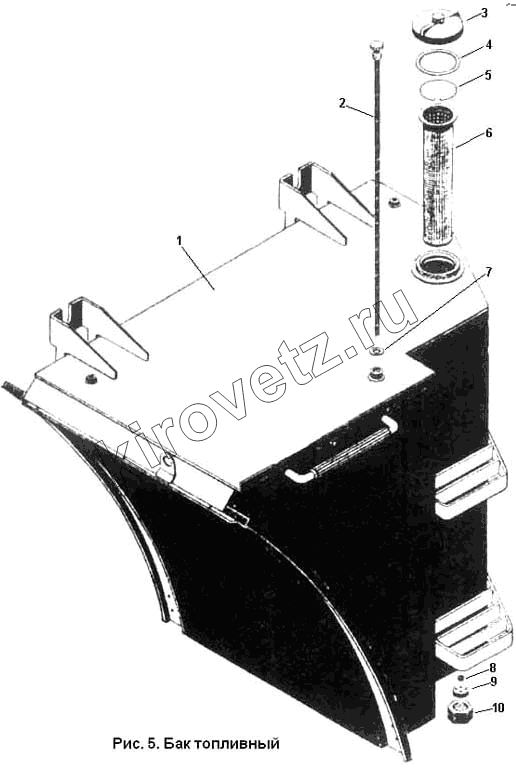

Каталог запасных частей к технике ПТЗ К-701. Бак топливный
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.11.00.020-1 | 700А.11.00.020-1 | Бак топливный левый в сборе | |
| 700А.11.01.000-1 | 700А.11.01.000-1 | Бак топливный правый | |
| 700А.11.00.010-1 | 700А.11.00.010-1 | Бак топливный правый в сборе | |
| 1 | 700А.11.00.020-1 | Бак топливный левый в сборе | |
| 2 | 700А.11.00.040-1 | Линейка топливомера | |
| 3 | 700А.11.00.016-1 | Крышка | |
| 4 | 700.11.03.011 | Прокладка | |
| 5 | 700А.11.00.046 | Кольцо пружинное | |
| 6 | 700А.11.00.160 | Фильтр топливного бака | |
| 7 | Прокладка ФТ14Х20Х1.5 МН 3138-62 | Прокладка ФТ14Х20Х1.5 МН 3138-62 | |
| 8 | Шарик БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 | |
| 9 | 700.11.00.014 | Шайба специальная | |
| 10 | 700А.11.00.015-1 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
