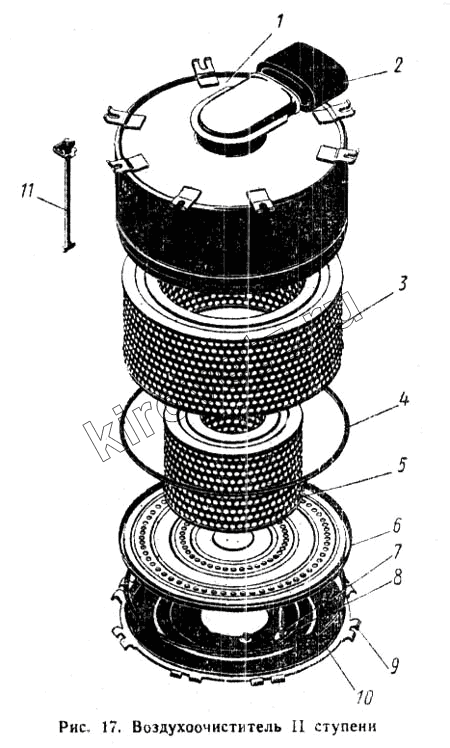

Каталог запасных частей к технике ПТЗ К-700. Воздухоочиститель 2 ступени
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.19.03.000-3 | 700.19.03.000-3 | Воздухоочиститель II ступени | |
| 1 | 700.19.03020-2 | Корпус | |
| 2 | 700.19.03.104 | Рукав оплеточной конструкции д. 090 40У90-3 | |
| 3 | 700.19.03.060 | Кассета а сборе | |
| 4 | 700.19.03.089-02 | Прокладка | |
| 5 | 700.19.03.050 | Кассета в сборе | |
| 6 | 700.19.03.070-1 | Диафрагма в сборе | |
| 7 | 700.19.03.150 | Шпилька в сборе | |
| 8 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 | |
| 9 | 700.19.03.100-3 | Поддон | |
| 10 | 700.19.03.089-01 | Прокладка | |
| 11 | 700.19.03.110-1 | Стяжка |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
