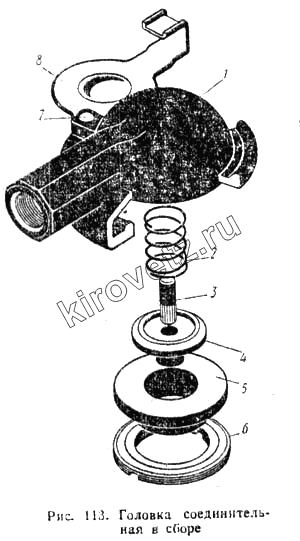

Каталог запасных частей к технике ПТЗ К-700. Головка соединительная в сборе
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200-3521010-В2 | 200-3521010-В2 | Головка соединительная в сборе | |
| 200-3521031-А2 | 200-3521031-А2 | Клапан обратный соединительной головки в сборе | |
| 1 | 214Б-3521016-В | Корпус соединительной головки | |
| 2 | 200-3521032 | Пружина обратного клапана | |
| 3 | 210-3521034-Б | Штифт направляющий обратного клапана соединительной головки | |
| 4 | 210-3521033-Б | Тарелка обратного клапана соединительной головки | |
| 5 | 200-3521020-Б | Кольцо соединительной головки уплотнительное | |
| 6 | 200-3521030 | Гайка корпуса соединительной головки | |
| 7 | 252597-П29 | Заклепка 5Х22 | |
| 8 | 200-352101В-Г | Крышка соединительной головки |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
