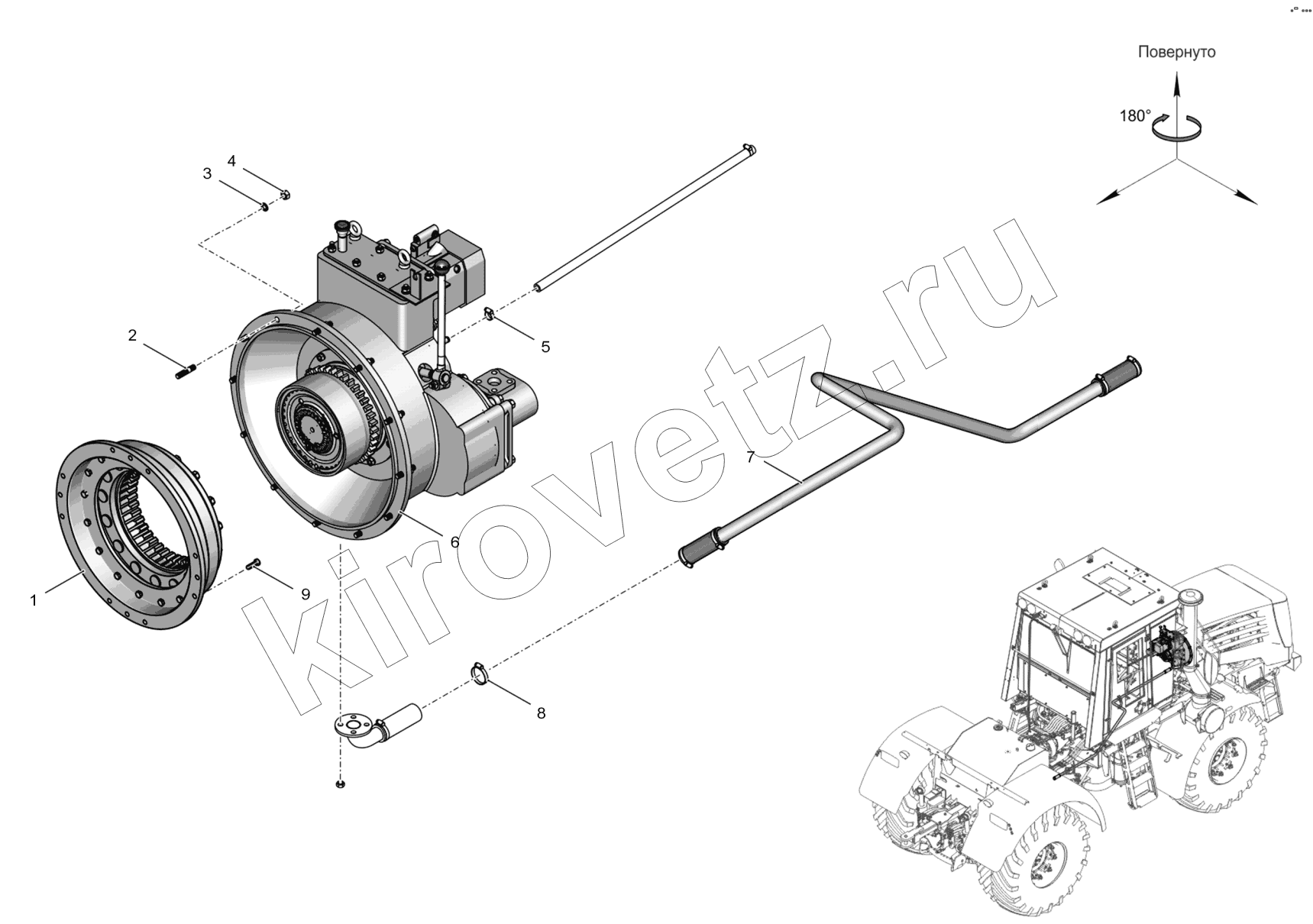

Каталог запасных частей к технике ПТЗ К-744Р3 "Премиум". 744РЗ-1600000-02 Редуктор с полужесткой муфтой
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744Р2-1600010-4 | Муфта полужесткая | |
| 2 | ШпилькаМ10.3р/6gх40.88.45Х.019 | Шпилька М10.3р/6gх40.88.45Х.019 | |
| 3 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 4 | ГайкаМ10-6Н.8С.019 | Гайка М10-6Н.8С.019 | |
| 5 | Norma12-22/9 | Хомут червячный | |
| 6 | 744Р2-1602000-02 | Редуктор привода насосов | |
| 7 | 744Р2-1600005 | Труба | |
| 8 | Norma32-50/9 | Хомут червячный | |
| 9 | Болт3М10.6gх40.88.45Х.019 | Болт 3М10.6gх40.88.45Х.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
