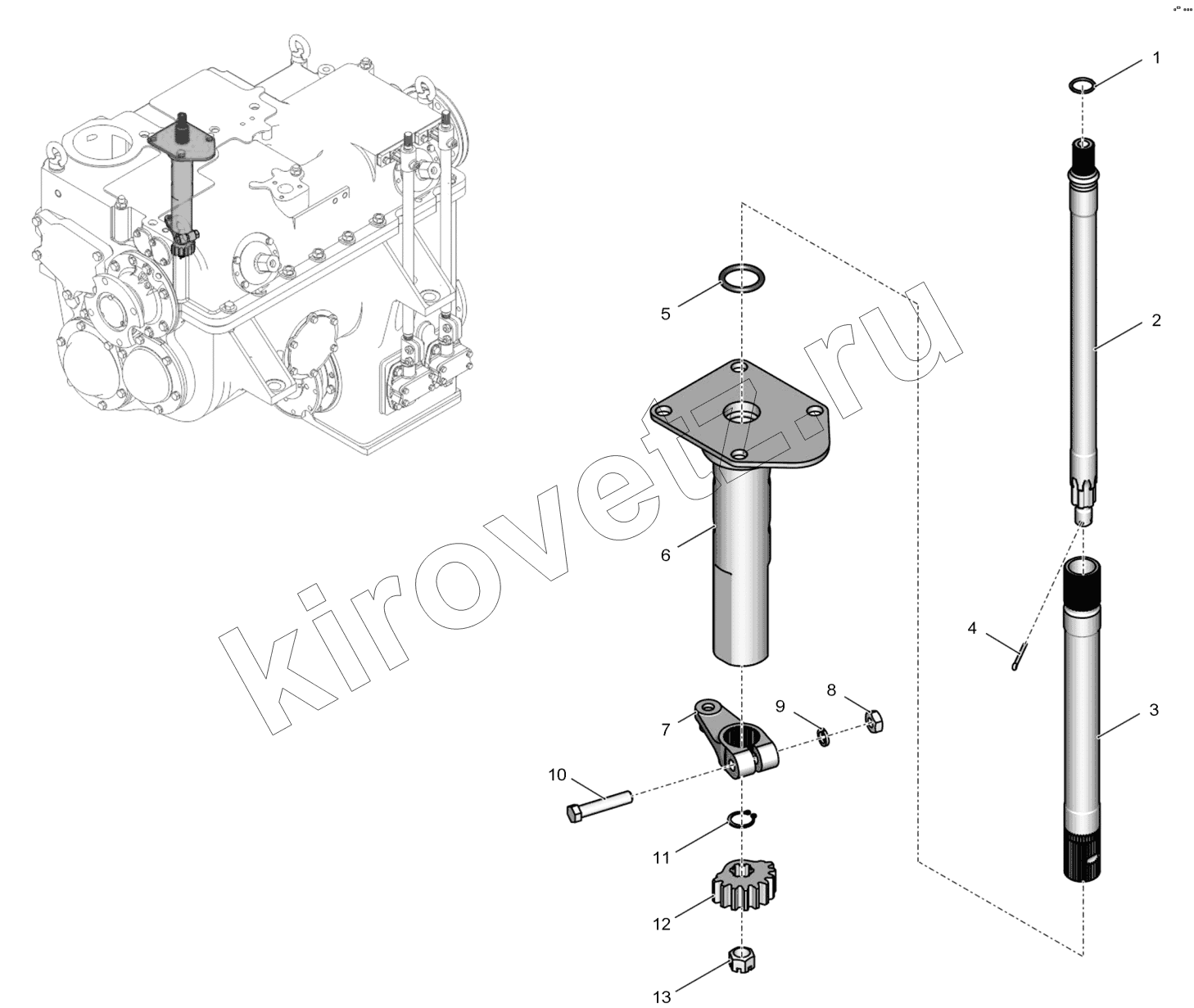

Каталог запасных частей к технике ПТЗ К-744Р3 "Премиум". 700A.17.01.210-1 Привод управления муфтами
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо018-022-25-1-3 | Кольцо 018-022-25-1-3 | |
| 2 | 700А.17.01.129 | Валик | |
| 3 | 700.17.01.244-1 | Вал полый | |
| 4 | Шплинт32х28.016 | Шплинт 32х28.016 | |
| 5 | Кольцо030-038-46-1-3 | Кольцо 030-038-46-1-3 | |
| 6 | 700.17.01.220 | Корпус | |
| 7 | 700.17.01.230 | Рычаг нижний в сборе | |
| 8 | ГайкаМ10-6Н-8С.019 | Гайка М10-6Н-8С.019 | |
| 9 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 10 | БолтМ106gx50.56.019 | Болт М10 6gx50.56.019 | |
| 11 | КольцоБ-20 | Кольцо Б-20 | |
| 12 | 700А.17.01.243 | Шестерня | |
| 13 | ГайкаМ14.6Н.8С.019 | Гайка М14.6Н.8С.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не гарантируют их наличие на складе!
